Microchip Technology DSC557 2-출력 MEMS 클록 발생기
Microchip Technology DSC557 2 출력 MEMS 클록 발생기는 Gen1, Gen2, Gen3 및 Gen4 사양을 충족하는 무크리스털 출력 PCI express 클록 발생기입니다. DSC557은 외부 쿼츠 크리스털을 제거함으로써 신뢰성을 크게 향상시키고 제품 개발 속도를 가속화합니다. 이 DSC557-03 클록 발생기에는 출력 활성화/비활성화 기능이 있어 OE가 낮을 때 출력을 비활성화할 수 있습니다. 이 장치는 공간 절약형 14핀 QFN(77% 더 적은 보드 공간)과 기존 ICS557-03 클록에 대한 "드롭 인" 대체품으로 제공되는 16핀 TSSOP의 두 가지 다른 패키지로 제공됩니다. “”
Microchip Technology의 DSC557-03 클록 발생기는 2.25 V ~ 3.6 V의 전원 공급 범위와 -40 °C ~ 85 °C의 온도 범위에서 작동합니다. 이 클록 발생기의 출력 형식은 LVCMOS, LVDS 및 HCSL의 모든 조합으로도 제공됩니다. 일반적으로 게이트웨이, VoIP, 패시브 광학 네트워크, 산업, 의료, 보안 시스템, 사무 자동화 및 스마트 TV에 사용됩니다.
특징
- PCIe Gen1/2/3/4 공통 클록 사양 준수
- 통합 MEMS 공진기가 외부 25MHz 크리스털 필요성 제거
- 100MHz HCSL/LVDS/LVCMOS 옵션 사용 가능
- 넓은 온도 범위
- 확장 산업용: -40 °C ~ +105 °C
- 산업용: -40 °C~+85 °C
- 상업용: -20 °C ~ +70 °C
- 2.25 V ~ 3.6 V 공급 범위
- 낮은 소비전력
- 경쟁 관계에 있는 장치보다 30% 더 낮음
- 우수한 내충격성 및 내진동성
- MIL-STD-883 인증 획득
- 공간 절약형 14 리드 QFN 패키지
- 무연 및 RoHS 규격 준수
애플리케이션
- 통신/네트워킹:
- 이더넷
- 1G, 10GBASE-T/KR/LR/SR 및 FCoE(Fibre Channel over Ethernet)
- 라우터 및 스위치
- 게이트웨이, VoIP 및 무선 액세스 포인트
- 패시브 광학 네트워크
- 저장 장치
- SAN, NAS, SSD 및 JBOD
- 임베디드 애플리케이션
- 산업, 의료 및 항전 장비
- 보안 시스템 및 사무 자동화
- 디지털 전광판, POS 및 기타
- 가전제품
- 스마트 TV, 블루레이 및 STB

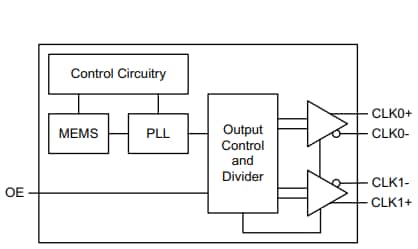

블록 선도

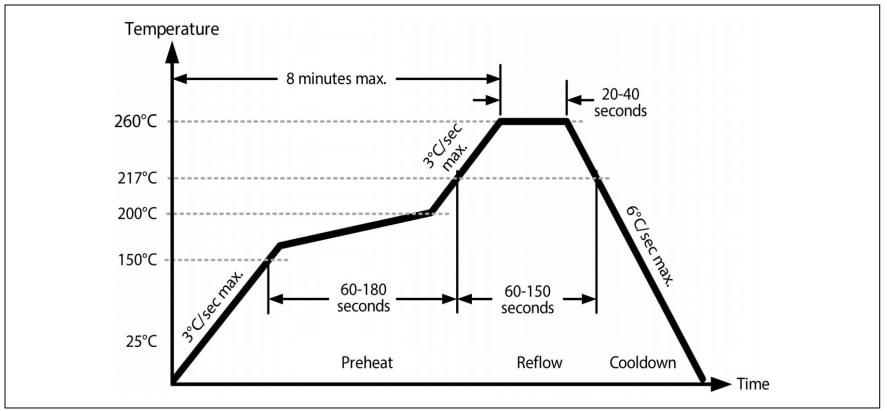

솔더 리플로 프로파일
