Microchip Technology DM164152 BM83 Bluetooth 오디오 개발 보드
Microchip DM164152 BM83 Bluetooth 오디오 개발 보드를 사용하여 BM83 오디오 모듈과 IS2083BM SoC(시스템 온 칩)의 기능을 평가하고 시연할 수 있습니다. 이 보드는 휴대용 스피커와 헤드폰을 포함한 여러 Bluetooth 오디오 애플리케이션을 개발하기 위한 완전한 일체형 솔루션입니다. DM164152의 특징은 호스트 MCU 모드 애플리케이션용 온보드 PIC32, 음질 개선을 위한 외부 코덱, 음성 오디오 캡처를 위한 디지털 마이크, 표시등 LED, 개발 용이성을 위한 버튼입니다.
특징
- Bluetooth 5 인증 BM83 모듈
- Aux 입력, MIC 입력, Stereo 출력 포트
- 온보드 서미스터
- 온보드 MCU로 구성 가능한 Bluetooth 서브시스템과 다양한 기타 LED를 위한 LED 2개
- JTAG 프로그램/디버그 포트, USB-UART 포트, XPRO 헤더 인터페이스
- 리튬 이온 배터리 커넥터, 15V DC 전원 잭, USB 전원
키트 구성품
- 용이한 작동 및 기능 시연을 위한 온보드 마이크로컨트롤러(PIC32MX450F256L)
- 외부 MCU(마이크로컨트롤러)용 PIM(플러그인 모듈) 소켓
- STMicroelectronics 코덱(STA369BW) 도터 보드
- 디지털 마이크(Knowles의 SPH0641LU4H-1) 도터 보드 2개
- IS2083BM 디버깅용 J-Link 6핀 어댑터 보드(SDK에 대한 정보는 Microchip에 문의)
- BM83 모듈 또는 온보드 PIC32 MCU로 제어할 수 있는 온보드 키패드 매트릭스(오디오 제어 버튼)
필수 장비
- 하드웨어
- BM83 Bluetooth® 오디오 개발 보드
- BM83 캐리어 보드에 장착되는 BM83 모듈
- Bluetooth 사용 스마트폰
- Android 4.3 이상의 버전에서 작동하는 Android™ 장치
- iOS: iPhone® 4S 이상 버전
- USB 포트가 있는 Windows® 호스트 PC
- 스피커, 마이크 또는 헤드셋
- Type-A <> Micro-B USB 연결 케이블
- STA369BW 오디오 도터 보드
- 디지털 마이크 도터 보드
- 15V DC 전원 어댑터
- MPLAB® REAL ICE™/MPLAB ICD 3/PICkit™ 3
- J-Link 6핀 어댑터 보드
- 소프트웨어
- IS2083 펌웨어
- 호스트 MCU 펌웨어
- isUpdate 도구
- 구성 GUI 도구
- MPLAB 통합 개발 환경(MPLAB X IDE) 도구
- 스마트폰용 Microchip Bluetooth 오디오 애플리케이션
관련 제품
Microchip Technology PIC32MX 32비트 마이크로컨트롤러
폭넓은 범위의 메모리 구성 및 풍부한 주변기기 세트를 제공하는 저렴한 비용의 32비트 MCU입니다.
STMicroelectronics Sound Terminal® 2.1-Channel Digital Audio System
Digital audio processing, digital amplification, and FFX™-power output stage.

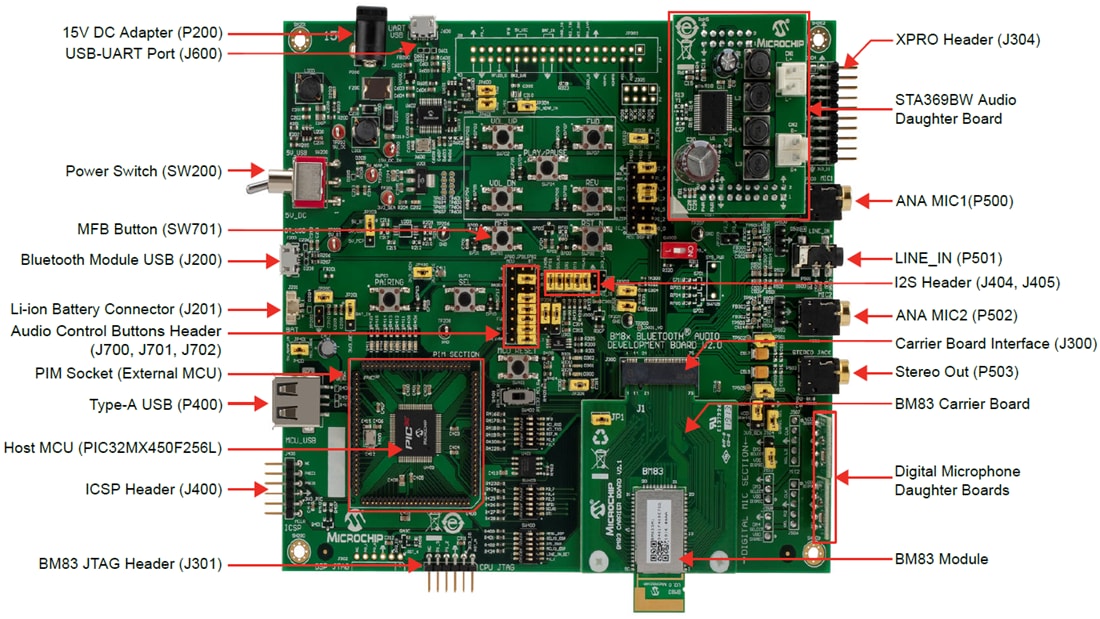

평가 보드 구성품
