Microchip Technology 브러시리스 DC 모터용 모터 제어 장치

브러시리스 DC 모터용 Microchip Technology 모터 제어 장치는 MCU, 점화 컨트롤러 및 브러시리스 DC 모터 제어용 드라이버의 전체 라인입니다. 이 장치는 소비전력이 매우 낮은 임베디드 애플리케이션에 유용합니다. 이 장치를 사용하여 제어 시스템 성능을 증대하고 임베디드 설계 장치에 인상적인 효율을 제공하십시오. 이 컬렉션에는 자동차 및 산업용 애플리케이션을 위한 완벽한 모터 제어 및 드라이브 솔루션도 포함됩니다.

브러시리스 DC(BLDC) 모터 개요

브러시리스 DC(BLDC) 모터는 고유한 역 EMF 파형을 갖는 영구 자석 동기식 모터로서, 브러시형 DC 모터와 유사한 동작을 수행할 수 있습니다. 이름 때문에 혼동될 수 있지만 브러시리스 DC 모터가 DC 전압 소스를 직접 차단하지 않습니다. 하지만 기본적인 작동 이론은 DC 모터와 유사합니다.

브러시리스 DC 모터 특성:

영구 자석이 있는 회전자 및 권선이 있는 고정자 포함
BLDC 모터가 본질적으로 DC 모터 내부에서 밖으로 회전
브러시와 정류자가 제거되고 권선이 제어 전자 장치에 연결되어 있음
제어 전자 장치가 정류자의 기능을 대신 수행하고 해당 권선에 전원을 공급
고정자 주변을 회전하는 패턴으로 권선에 전원이 공급
전원 공급된 고정자 권선이 회전자 자석을 리드하고 회전자가 고정자와 일치할 때 전환됨

애플리케이션

안티 록 브레이크 시스템
디스크 드라이브 서보
스로틀 제어

연료 펌프
오일 펌프

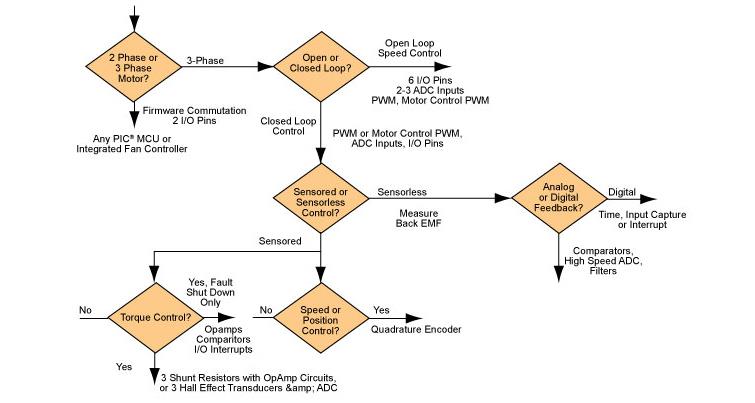

권장 제품

Microchip은 광범위한 모터 애플리케이션에 완벽한 단일 칩 3상 브러시리스 드라이버 및 3상 브러시리스 모터 MOSFET 게이트 드라이버를 제공합니다. 이 제품은 모든 마이크로컨트롤러에 연동하기 위해 설계되었거나 독립형 구성으로 사용됩니다.

BLDC 모터 제어 장치용 단일 칩 드라이버는 MTD6501과 함께 시작할 수 있습니다. BLDC 모터 제어 장치용 MOSFET 게이트 드라이버는 MCP8024와 함께 시작할 수 있습니다. 수상 영예를 안은 Microchip의 8비트 PIC® MCU는 간단한 사다리꼴 센서 또는 센서리스 제어 장치를 위한 탁월한 솔루션입니다.

BLDC 모터 제어 장치용 8비트 PIC MCU는 PIC16F917과 함께 시작할 수 있습니다.

첨단 폐쇄 루프 센서리스 또는 센싱 BLDC 모터 제어 장치를 위해 Microchip의 dsPIC® 디지털 신호 컨트롤러(DSC) 제품군이 DSP 성능과 첨단 모터 제어 주변기기를 제공합니다. BLDC 모터 제어 장치용 dsPIC DSC는 16MIPS dsPIC33FJ16MC102 또는 70MIPS dsPIC33EP64MC206과 함께 사용할 수 있습니다.

Microchip은 고성능, 32비트 모터 제어 장치를 위해 MIPS 및 ARM Cortex MCU를 제공합니다. 이 장치에는 고속, 폐쇄 루프 모터 제어 장치용으로 맞춤화된 고성능 주변기기가 포함되어 있습니다.
