Microchip Technology BM71-XPRO 확장 보드(DM164146)
Microchip Technology BM71-XPRO 확장 보드(DM164146)는 Microchip의 Xplained Pro(XPRO) 개발 도구에 BLE(BLUETOOTH® 저에너지) 기능을 쉽게 추가하도록 설계된 애드온 보드입니다. BM71-XPRO 확장 보드는 IS1871 RF SoC(시스템 온 칩)를 기반으로 하는 BM71 BLE 모듈을 갖추고 있습니다. BM71-XPRO는 SAMx 또는 AVRx XPRO 보드에 대한 확장 장치로 사용하거나 독립형 장치로 사용할 수 있습니다. BM71-XPRO는 사전 정의된 애플리케이션과 예제를 제공하는 통합 개발 플랫폼인 Atmel Studio 내에서 완벽하게 지원됩니다.
특징
- 호스트 PC 작동을 위한 MCP2200 USB-UART 브리지
- 전력 조정을 위한 보드 내장형 3.3V LDO
- 펌웨어 이미지 저장을 위한 보드 내장형 SPI 플래시(DFU OTA)
- GPIO 핀에 대한 테스트 지점(P1_3)
- 리셋 푸시 버튼
- 제어를 위한 DIP 스위치
- BM71 작동 모드
- Led
- GPIO 핀
- PWM 및 ADC 입력용 패시브 RC 필터
- 사전 정의된 애플리케이션 예제를 제공하는 Atmel Studio(ASF3)
- XPRO 확장 헤더
- 전류 측정용 헤더 핀
- 전원 2개:
- 마이크로 USB
- XPRO 커넥터
관련 개발 도구
Microchip Technology Xplained Pro 평가 키트
Atmel MCU 개발을 위한 MCU 보드 및 확장 보드로 구성된 플랫폼.

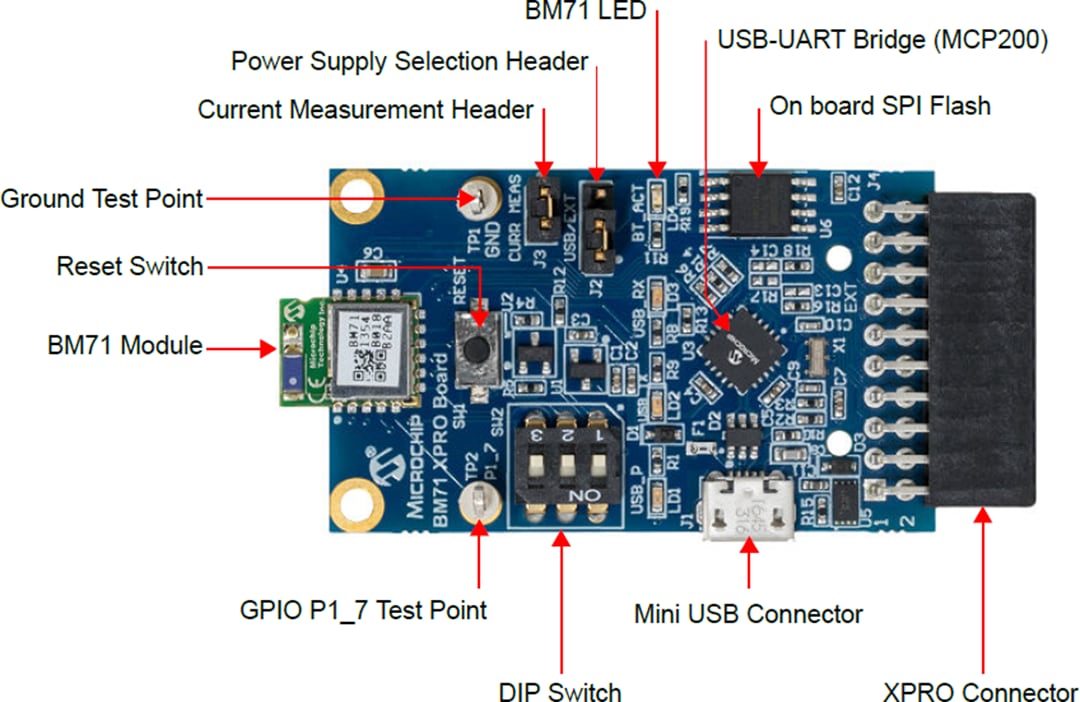

보드 레이아웃
