Microchip Technology ATtiny1624, ATtiny1626, ATtiny1627 8비트 MCU

Microchip Technology ATtiny1624, ATtiny1626 및 ATtiny1627 마이크로컨트롤러는 AVR^® CPU를 구현하는 tinyAVR^® 2 제품군에 속합니다. ATtiny1624, ATtiny1626 및 ATtiny1627 MCU는 16KB 플래시, 2KB SRAM 및 256B EEPROM과 함께 최대 20MHz에서 작동하는 하드웨어 증배기가 특징이며, 14, 20 및 24핀 패키지로 제공됩니다.

ATtiny1624, ATtiny1626 및 ATtiny1627 마이크로컨트롤러는 이벤트 시스템 및 SleepWalking, 첨단 디지털 주변 장치를 비롯한 유연한 저전력 아키텍처와 PGA(프로그래밍 이득 증폭기)가 있는 12비트 차동 ADC와 같은 정확한 아날로그 기능을 제공하는 Microchip 기술을 활용합니다.

특징

고성능, 저전력 AVR® CPU
- 최대 20MHz까지 작동
- 단일 주기 I/O 액세스
- 벡터 인터럽트가 있는 2 레벨 인터럽트 컨트롤러
- 2주기 하드웨어 증배기
- 공급 전압 범위: 1.8~5.5V
메모리
- 16KB 인-시스템 자체 프로그래밍 가능 플래시 메모리
- 2KB SRAM
- 256B EEPROM
- 칩 삭제 중에 데이터를 유지하고 장치가 잠기는 동안 프로그래밍할 수 있는 비휘발성 메모리의 32B 사용자 열
- 쓰기/지우기 내구성
  - 플래시 10,000 주기
  - EEPROM 100,000 주기
- 데이터 보관: 55°C에서 40년
시스템
- POR(파워 온 리셋)
- BOD(브라운 아웃 검출)
- 클록 옵션
  - 잠금 가능 20MHz 저전력 내부 발진기
  - 32.768kHz ULP(초저전력) 내부 발진기
  - 32.768kHz 외부 크리스털 발진기
  - 외부 클록 입력
- 단일 핀 UPDI(통합 프로그램 및 디버그 인터페이스)
- 3가지 절전 모드
  - 모든 주변 장치가 작동하는 상태에서 공회전 모드 및 즉각적 웨이크업 시간
  - 대기
    - 선택한 주변기기의 작동 구성 가능
    - SleepWalking 주변 장치
  - 전체 데이터 보존 기능이 있는 파워 다운
온도 범위
- -40~+85°C(표준)
- -40~+125°C(확장)
속도 등급(-40~+85°C)
- 0~5MHz @ 1.8~5.5V
- 0~10MHz @ 2.7~5.5V
- 0~20MHz @ 4.5~5.5V
속도 등급(-40~125°C)
- 0~8MHz @ 2.7~5.5V
- 0~16MHz @ 4.5~5.5V

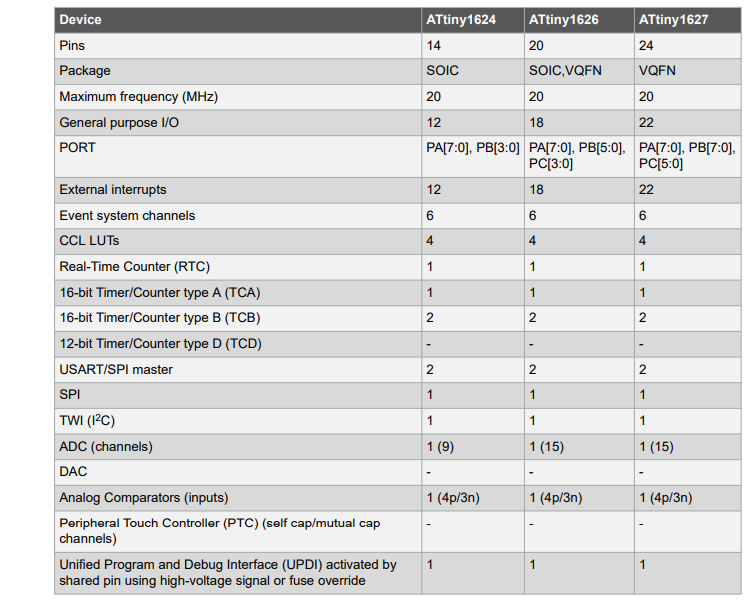

주변 장치
- 전용 주기 레지스터와 3개의 PWM 채널이 있는 16비트 TCA(타이머/카운터 유형 A) 1개
- 입력 캡처 및 간단한 PWM 기능이 있는 16비트 TCB(타이머/카운터 유형 B) 2개
- 16비트 RTC(실시간 카운터) 1개, 외부 32.768kHz 크리스털 또는 내부 32.768kHz ULP 발진기에서 작동
- 분수 보드 속도 발생기, 자동 보드, 프레임 시작 감지 기능이 있는 USART(Universal Synchronous Asynchronous Receiver Transmitter) 2개
- 마스터/슬레이브 SPI(직렬 주변기기 인터페이스)
- 마스터/슬레이브 TWI(2선 인터페이스), 듀얼 어드레스 매치 포함
  - 표준 모드(Sm, 100kHz)
  - 고속 모드(Fm, 400kHz)
  - 고속 모드 플러스(Fm+, 1MHz)
- CPU 독립적이고 예측 가능한 내부 주변기기 신호용 이벤트 시스템
- 프로그래밍 가능 LUT(조회 테이블)이 있는 CCL(구성 가능한 맞춤형 로직) 4개
- AC(아날로그 비교기)(확장 가능 기준 입력 포함) 1개
- PGA(프로그래밍 가능 이득 증폭기) 및 최대 15개의 입력 채널이 있는 12비트 차동 375ksps ADC(아날로그-디지털 변환기) 1개
- 다중 내부 전압 레퍼런스
  - 1.024V
  - 2.048V
  - 2.500V
  - 4.096V
  - VDD
- 자동 CRC(순환 중복 검사) 플래시 메모리 스캔
- 윈도우 모드와 별도의 온칩 발진기가 있는 WDT(워치독 타이머)
- 모든 범용 핀에서 외부 인터럽트
I/O 및 패키지
- 최대 22 프로그래밍 가능 I/O 핀
- 14핀
  - SOIC150
  - TSSOP
- 20핀
  - SOIC300
  - SSOP
  - VQFN 3x3mm
- 24핀
  - VQFN 4x4mm
