Microchip Technology ATSAMD11 SMART ARM 기반 마이크로컨트롤러

Microchip ATSAMD11 SMART ARM 기반 마이크로컨트롤러는 USART, UART, SPI, I²C(최대 3.4MHz), SMBus, PMBus 및 LIN 슬레이브로 작동하도록 각각 구성 가능한 1개의 전속 크리스털리스 USB 2.0 장치 인터페이스와 최대 3개의 SERCOM(Serial Communication Modules)을 제공합니다. ATSAMD11은 최대 10채널 350ksps, 이득을 프로그래밍할 수 있는 12비트 ADC, 옵션으로 최대 16비트 분해능을 지원하는 오버샘플링 및 데시메이션이 특징입니다. 이 장치에는 10비트 350ksps DAC 1개, 윈도우 모드가 있는 아날로그 비교기 2개, 주변 장치 터치 컨트롤러가 있습니다. 최대 72개의 버튼, 슬라이더, 휠 및 근접 감지 기능을 지원합니다. 이 장치에는 프로그래밍 가능 워치독 타이머, 브라운아웃 감지기, 파워 온 리셋, 2핀 SWD(Serial Wire Debug) 프로그램 및 디버그 인터페이스가 있습니다.

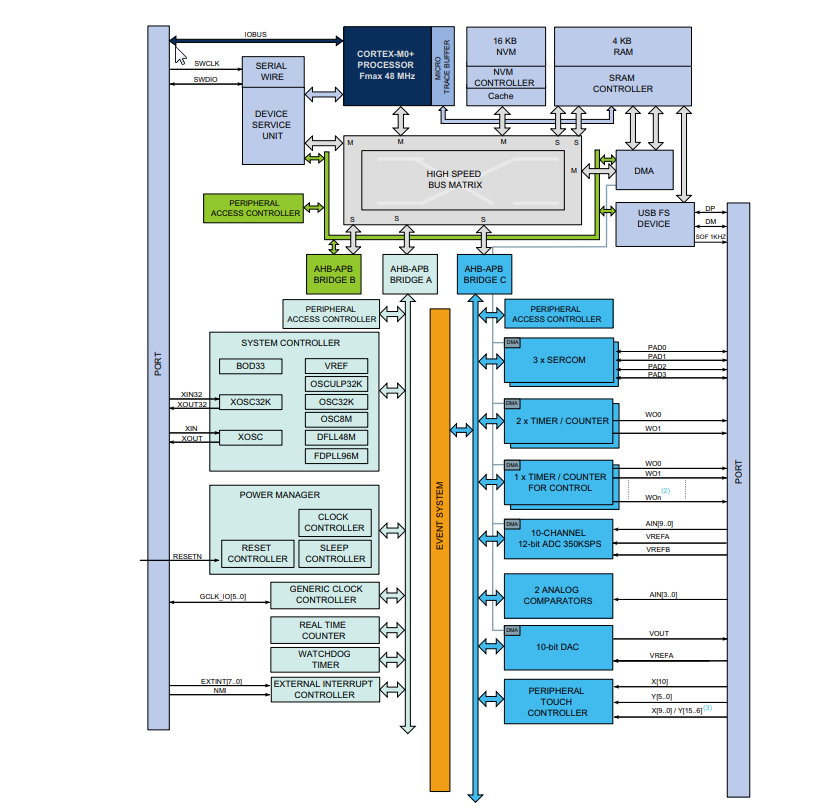

특징

프로세서
- 최대 48MHz 실행 ARM Cortex-M0+ CPU
  - 단일 주기 하드웨어 승수
  - 마이크로 추적 버퍼
메모리
- 16KB 인-시스템 자체 프로그래밍 가능 플래시
- 4KB SRAM 메모리
시스템
- 파워 온 리셋(POR) 및 전압 저하 감지기(BOD)
- 내부 및 외부 클록 옵션 48MHz 디지털 주파수 잠금 루프 (DFLL48M) 및 48MHz~96MHz 분할
- 디지털 위상 고정 루프(FDPLL96M)
- 외부 인터럽트 컨트롤러(EIC)
- 8개의 외부 인터럽트
- 1개의 마스크 불가능 인터럽트
- 2핀 직렬 선 디버그 프로그래밍, 테스트 및 디버깅 인터페이스
저전력
- 유휴 및 대기 절전 모드
- SleepWalking 주변 장치
주변기기
- 6채널 DMAC(직접 메모리 액세스 컨트롤러)
- 6채널 이벤트 시스템
- 2개의 16비트 타이머/카운터 (TC), 각각 구성가능:
  - 비교/캡처 채널이 있는 1개의 16비트 TC
  - 비교/캡처 채널이 있는 1개의 8비트 TC
  - 2개의 TC를 사용하여, 비교/캡처 채널이 있는 1개의 32비트 TC
- 1개의 24비트 TCC(제어용 타이머/카운터), 확장 기능 포함:
  - 최대 4개의 비교 채널(선택 사양 보완 출력 포함)
  - 포트 핀에서 동기화된 펄스 폭 변조(PWM) 패턴 생성
  - 결정적인 오류 보호, 빠른 감쇠 및 보완 출력 사이에서 구성 가능한 데드 타임
  - 5비트까지 분해능을 높이고 양자화 오차를 줄이는 디더링

클럭/캘린더 기능이 있는 32비트 리얼타임 카운터(RTC)
감시 타이머(WDT)
CRC-32 제너레이터
전속(12Mbps) USB(범용 직렬 버스) 2.0 인터페이스 1개
- 임베디드 장치 기능
- 8개의 엔드 포인트
- 내부 RC 발진기에서 실행 가능
최대 3개의 직렬 통신 인터페이스(SERCOM), 각각 작동을 위해 구성 가능:
- 전이중 및 단선 반이중 구성의 USART
- I2C 버스, 최대 3.4MHz
- SMBUS/PMBUS
- SPI
- LIN 슬레이브
최대 10 채널 12비트, 350ksps 아날로그 디지털 변환기(ADC)
- 차동 및 단일 엔드 입력
- 1/2x~16x 프로그래밍 가능 게인 단계
- 자동 오프셋 및 게인 오류 보상
- 13, 14, 15 또는 16비트 분해능을 지원하는 하드웨어에서 오버 샘플링 및 제거
10비트 350ksps 디지털-아날로그 컨버터(DAC)
윈도우 비교 기능이 있는 AC(아날로그 비교기) 2개
PTC(주변기기 터치 컨트롤러)
- 최대 72채널 정전식 터치 및 근접 감지
I/O
- 최대 22 프로그래밍 가능 I/O 핀
패키지
- 24핀 QFN
- 20핀 SOIC
- 14핀 SOIC
작동 전압: 1.62~3.63V
