Atmel / Microchip ATIO1-XPRO Xplained Pro 확장 보드
Microchip Technology ATIO1-XPRO Xplained Pro 확장 보드는 Xplained Pro 평가 키트와 함께 사용하기 위해 설계된 애드온 보드입니다. Xplained Pro 확장 보드는 Xplained Pro 마이크로컨트롤러 보드의 Xplained Pro 표준 확장 헤더에 연결됩니다. ATIO1-XPRO 확장 보드는 Xplained Pro 평가 키트에 microSD 슬롯, 온도 센서, 조도 센서 등을 비롯한 다양한 기능을 추가합니다.
특징
- Xplained Pro 확장 헤더와 호환
- Atmel Studio에서 보드 식별을 위한 Auto-ID
- SPI: microSD 카드 홀더 + microSD 카드
- PWM: LED 제어 및 ADC 측 필터 입력
- ADC: 조도 센서 및 ADC로 여과된 PWM 신호
- UART: 핀 헤더를 통한 루프백 인터페이스
- I2C: 온도 센서(EEPROM 포함)
- GPIO: 100mil 피치 헤더에 사용 가능한 예비 GPIO

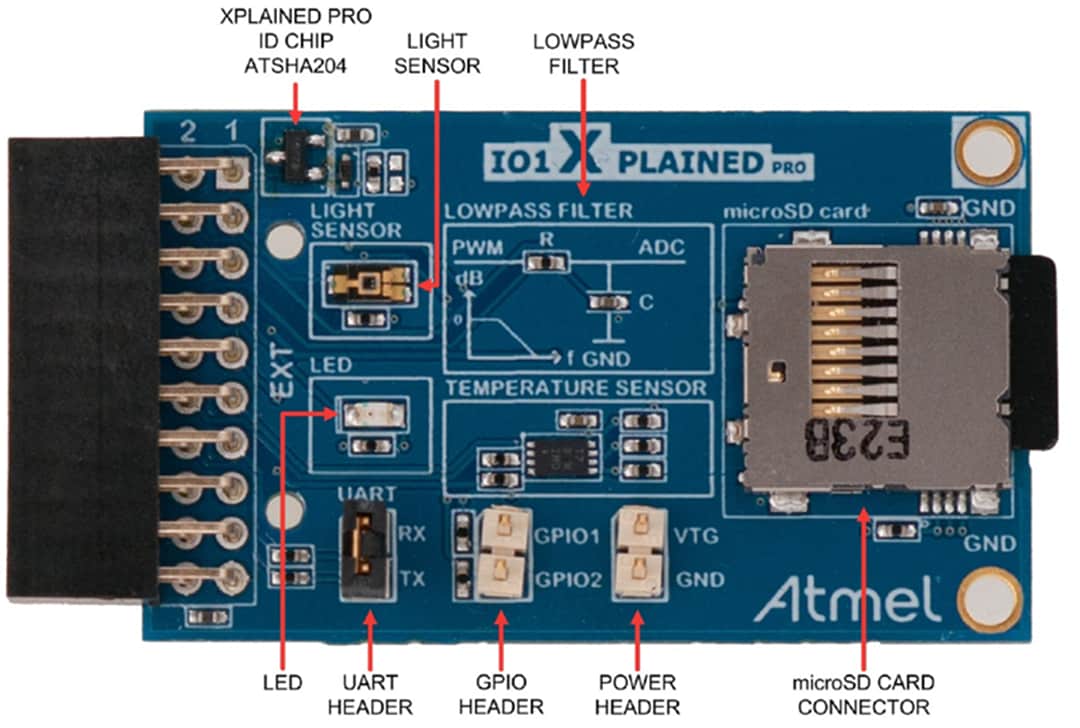

보드 레이아웃
적절한 제품
Microchip Technology Xplained Pro 평가 키트
Atmel MCU 개발을 위한 MCU 보드 및 확장 보드로 구성된 플랫폼.
