Microchip Technology HV56020/22 평가 보드(ADM00924)
Microchip Technology HV56020/22 평가 보드(ADM00924)는 HV56020 및 HV56022 이중 고전압 연산 증폭기용 데모 및 개발 플랫폼입니다. HV56020 및 HV56022는 햅틱 애플리케이션용으로 설계된 드라이버 솔루션입니다. HV56020은 연산 증폭기, DC-DC 컨버터 및 전력 MOSFET을 통합하고 있는 MCM(멀티 칩 모듈)입니다. 이 연산 증폭기는 40mA 최소 소스/싱크 전류로 225V에서 햅틱 압전 액추에이터를 구동하도록 설계되었습니다. DC-DC 컨트롤러와 전력 MOSFET은 외부 변압기와 함께 비절연 플라이백 구성을 사용하여 전압 공급을 생성합니다. HV56022는 40A의 최소 피크 전류와 225V의 최대 전압 드라이브를 갖춘 이중 고전압 연산 증폭기로 구성됩니다. 이 장치는 채널 수를 늘리기 위해 HV56020과 함께 사용하도록 설계되었습니다.
Microchip Technology HV56020/22 평가 보드에는 HV56020, HV56022, 32비트 MCU(마이크로 컨트롤러), 12비트 듀얼 DAC(디지털-아날로그 변환기), BLUETOOTH® 모듈 및 전력 관리 IC가 포함되어 있습니다. 이 평가 보드는 Microsoft Windows 기반 PC에서 사용 가능한 USB 포트에 연결합니다. 사용하기 쉬운 GUI(그래픽 사용자 인터페이스)를 통해 .csv 및 .wav 파일 형식를 지원하는 라이브 또는 저장된 데이터 파일을 사용하여 USB를 통해 데이터를 피드할 수 있습니다. 이 평가 보드는 Bluetooth를 통해 Android™ 앱을 사용하여 스마트폰으로 데이터를 전송할 수 있습니다.
특징
- 4채널 햅틱 드라이버 기준 설계 장치
- 고전압 출력 4개
- 225V 최대 전압 작동
- 2.7~5.5V 단일 공급 전압
- 단일 리튬-이온 배터리 작동 지원
- 배터리 충전 회로
- Windows 기반 GUI
- Android 앱
- Bluetooth 통신
- 실시간 또는 저장 파형 데이터 지원
- .csv 및 .wav 파일 형식 지원
- 정전식 터치 버튼 3개를 위한 커넥터
- 고전압 연산 증폭기 4개
- 4Mb SPI 직렬 플래시 메모리
- 주요 구성 요소
- HV56020 이중 고전압 연산 증폭기(부스트 변환기 및 전력 MOSFET 포함)
- HV56022 이중 고전압 연산 증폭기
- SAM D21 32비트 Arm® Cortex®-M0+ MCU
- MCP48FEB22 12비트 듀얼 디지털-아날로그 컨버터(SPI 인터페이스 포함)
- RN4020 Bluetooth 저에너지 모듈
- MCP73830 단일 셀 리튬-이온 충전 관리 컨트롤러
- SST25PF040C 4Mbit SPI 직렬 플래시
- MCP1812 300mA 초저 IQ LDO 선형 레귤레이터
- MIC94325 500mA 저주파 리플 감쇠 LDO
필수 장비
- 단일 셀 리튬-이온 배터리, 500mAh 이상
- Microsoft Windows 10 이상이 설치된 PC
- BLE를 지원하는 Android 기반 스마트폰 또는 태블릿
- 파형을 관찰하고 전기적 매개변수를 측정하는 오실로스코프
- 0.22pF 햅틱 부하 또는 이에 상응하는 정전용량 부하

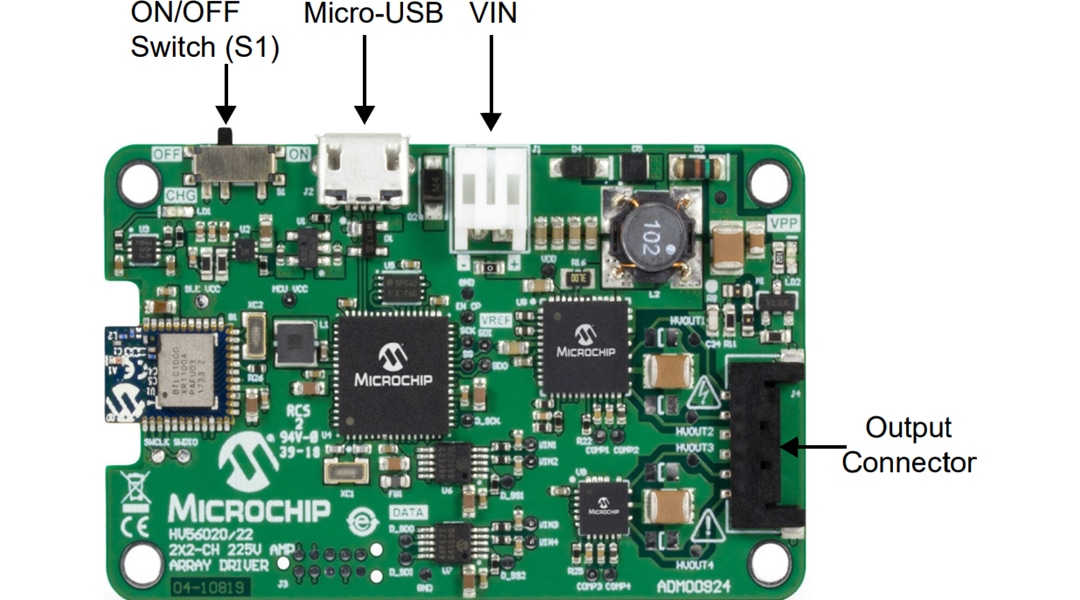

보드 레이아웃

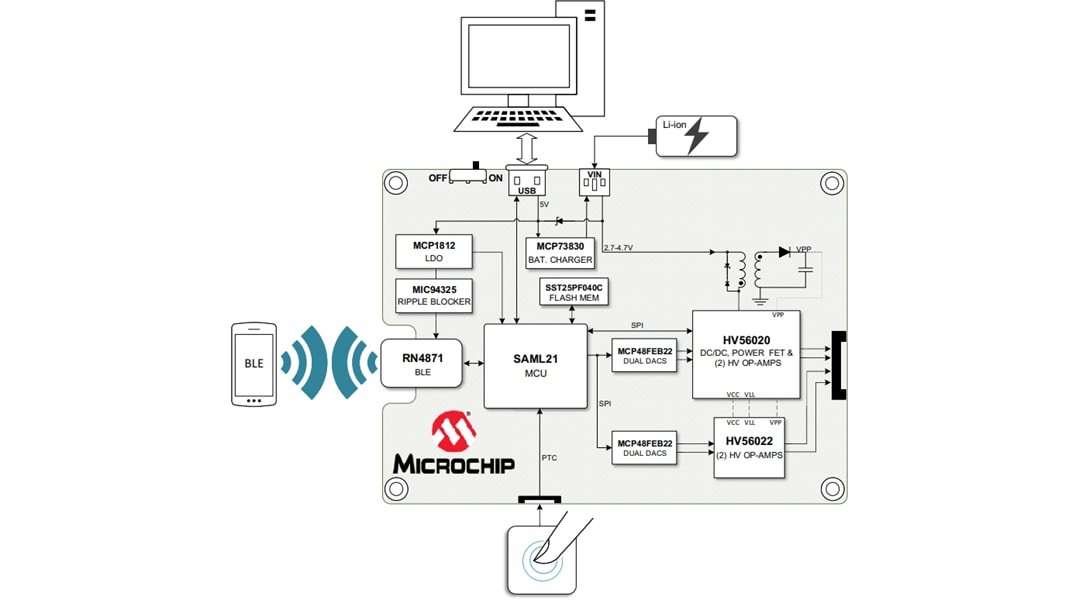

블록 선도
관련 제품
Microchip Technology HV56022 이중 250V 햅틱 드라이브 증폭기 어레이
225V에서 햅틱(압전) 액추에이터를 구동하도록 설계되었습니다.
Microchip Technology HV56020 이중 250V 햅틱 드라이브 증폭기 어레이(부스트 포함)
햅틱 애플리케이션을 위한 MCM(Multi-Chip Module) 드라이버 솔루션입니다.
