Microchip Technology AC 유도 모터용 모터 제어 장치
AC 유도 모터용 Microchip Technology 모터 제어 장치는 브러시형 AC 유도 모터 제어 장치용의 MCU 전체 제품 라인을 제공합니다. 이 장치는 소비전력과 비용을 낮추는 데 초점을 맞춘 고효율 시스템 설계 장치를 위해 개발되었습니다. 이 장치에는 다양한 저전력 애플리케이션을 위해 XLP(eXtreme Low-Power)와 결합된 Intelligent Analog, CIP(Core Independent Peripheral) 및 통신 장치와 같은 필수 주변기기가 포함되어 있습니다.
AC 유도 모터(ACIM) 개요
농형 유도 모터(squirrel cage motor)로 종종 부르는 AC 유도 모터(ACIM)는 소비자 및 산업용 애플리케이션에서 사용하는 가장 인기 있는 모터 중 하나입니다. 유도 기계는 모든 전기 에너지의 약 70~80 %를 기계적 형태로 변환하는 모든 산업 전기 기계 중 가장 큰 그룹에 속합니다. 로터 구조가 매우 견고하므로 고속 어플리케이션에 적합합니다. 적절히 설계되어 과부화와 약화계자(field weakening) 특성이 우수합니다.
ACIM은 간단한 케이지형 회전자와 3개의 권선을 포함하는 고정자로 구성되어 있습니다.
고정자의 AC 라인 전류에 의해 생성된 변화 자기장은 자기장과 상호 작용하고 회전자를 회전시키는 회전자에 전류를 유도합니다.
회전자에는 스파크를 제거하는 이동 접점이 없습니다.
애플리케이션
- 에어컨 및 냉장고 컴프레서
- 가전 제품
- 펌프
- 송풍기
- 자동차/산업용 애플리케이션
- 전동 공구
블록 선도
권장 제품
수상 영예를 안은 Microchip의 8비트 PIC® MCU는 VF AC 유도 모터 제어 장치를 위한 탁월한 솔루션입니다.
AC 유도 모터 제어 장치용 8비트 PIC MCU는 PIC16F917과 함께 시작할 수 있습니다.
첨단 폐쇄 루프 AC 유도 모터 제어 장치를 위해 Microchip의 dsPIC® 디지털 신호 컨트롤러(DSC) 제품군이 DSP 성능과 첨단 모터 제어 주변기기를 제공합니다. AC 유도 모터 제어 장치용 dsPIC DSC는 dsPIC33EP64MC206과 함께 시작할 수 있습니다.
Microchip은 고성능, 32비트 모터 제어 장치를 위해 MIPS 및 ARM Cortex MCU를 제공합니다. 이 장치에는 고속, 폐쇄 루프 모터 제어 장치용으로 맞춤화된 고성능 주변기기가 포함되어 있습니다.

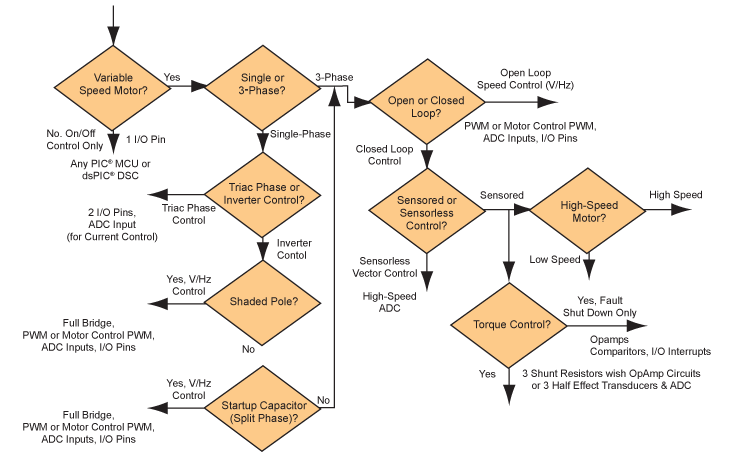

디자인 플로 차트
