Microchip Technology 1N6111AUS/TR 과도 전압 억제기
Microchip Technology 1N6111AUS/TR TVS(과도 전압 억제기)는 공극이 없고 완전히 밀봉된 양방향 설계가 특징이며 MIL-PRF-19500/516 군용 인증을 받았습니다. 1N6111AUS/TR은 10~1,000µs 펄스에 대해 500W 정격으로 5.7~152V의 작동 피크 스탠드오프 전압 선택을 제공합니다.1N6111AUS/TR은 민감한 회로 및 고신뢰성 애플리케이션에 이상적입니다.
Microchip Technology 1N6111AUS/TR 과도 전압 억제기는 3.76mm x 5.72mm SQ-MELF(Square Metal Electrode Leadless Face) 패키지로 제공되며 접합 온도 범위는 -55~+175°C입니다.
특징
- 높은 서지 전류 및 피크 펄스 전력이 민감한 회로에 과도 전압 보호 기능 제공
- 각각 IEC6100-4-2 및 IEC61000-4-4에 따른 ESD 및 EFT 보호
- IEC61000-4-5에서 선택 레벨당 2차 낙뢰 효과로부터 보호
- MIL-STD-750 방법 1020에 따라 ESD에 민감하지 않음
- 내부 카테고리 1 금속 접합
- 손쉬운 배치를 위한 스퀘어 엔드 캡 단자
- 3중 패시베이션
- 공극 없이 밀폐된 유리 패키지
애플리케이션
- 군사용 및 다른 높은 신뢰도를 요구하는 애플리케이션
사양
- 8.3°c/w 열 저항 접합부 캡
- 500W 피크 펄스 전력(10~1,000µs 펄스)
- 3W 정상 상태 전력(최대 TEC=150°C)
- 2W 정상 상태 전력(TA=25°C)
- 0.01% 임펄스 반복 속도
- 15.2V 최소 항복 전압
- 12.2 스탠드오프 전압
- 20µA 최소 대기 전류
- 22.3V 최대 클램핑 전압
- -55~+175°C 접합 및 보관 온도 범위
- 3.76mm x 5.72mm SQ-MELF 패키지

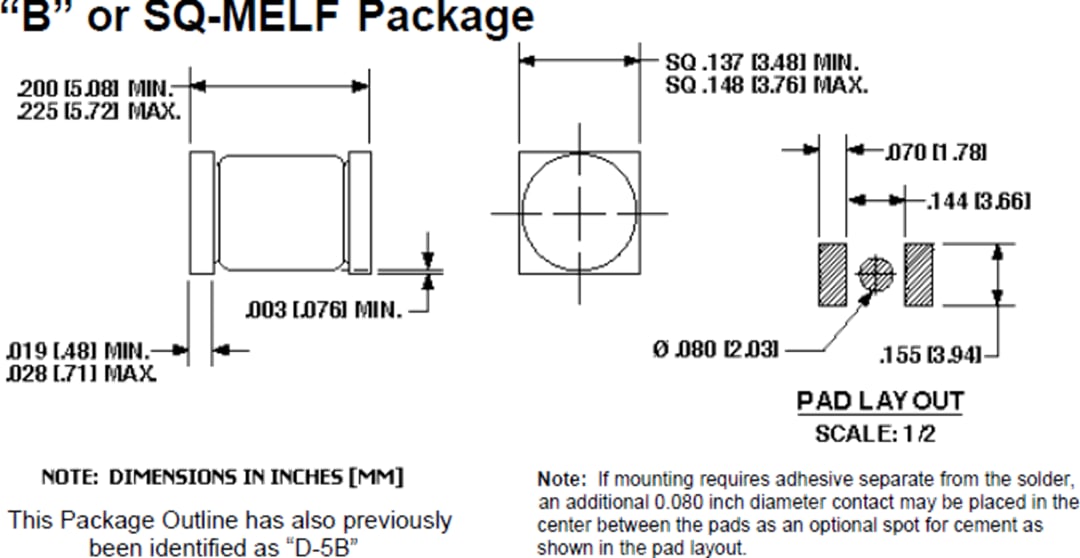

패키지 외형
