Littelfuse SP432x-01WTG TVS 다이오드
Littelfuse SP432x-01WTG TVS 다이오드는 초저 정전 용량, 양방향 작동 및 1채널 전자 장비에 대한 높은 수준의 보호 기능을 제공합니다. 이 TVS 다이오드는 0.3 pF의 표준 정전 용량이 특징으로, DisplayPort, Thunderbolt 및 고속 USB와 같은 전자 인터페이스에서 우수 한 신호 무결성을 보장합니다. SP432x-01WTG TVS 다이오드는 성능 저하 없이 ±12KV 및 ±14KV(접촉 방전(IEC 61000-4-2)에서 반복적인 ESD 스트라이크를 안전하게 흡수합니다. 이 TVS(과도 전압 억제) 다이오드는 무할로겐 및 무연이며 RoHS 규격을 준수 합니다. 일반적으로 휴대폰, 컴퓨팅, displayport, thunderbolt, S-ATA, MIPI 및 USB 2 0 ~ 4 0에 사용됩니다.
특징
- 0.3pF(표준) 초저 정전 용량(VR=0V)
- 낮은 누설 전류: 24 V에서 50nA(최대)
- 최대 서지 허용 오차, IEC 61000-4-5, 2nd edition, 6 A (8/20μs)
- 공간 효율적인 0201
- ESD, IEC 61000-4-2, ±12 kV 및 ±14 kV 접촉, ±16 kV 공극
- 무할로겐 및 무연
- RoHS 준수
애플리케이션
- 휴대폰
- 컴퓨팅
- DisplayPort
- MIPI
- Thunderbolt
- S-ATA
- USB 2 0 ~ 4 0
사양
- 역방향 스탠드오프 전압:
- 최대 24 V (SP4324-01WTG)
- 표준 20 V (SP4320-01WTG)
- 표준 항복 전압(IR = 1mA):
- 28 V (SP4324-01WTG)
- 24 V (SP4320-01WTG)
- 10 ~ 50nA 역방향 누설 전류 VR = 24V
- 6A 피크 전류(tp=8/20μs)
- 작동 온도 범위: -40 °C~+125 °C
블록 선도

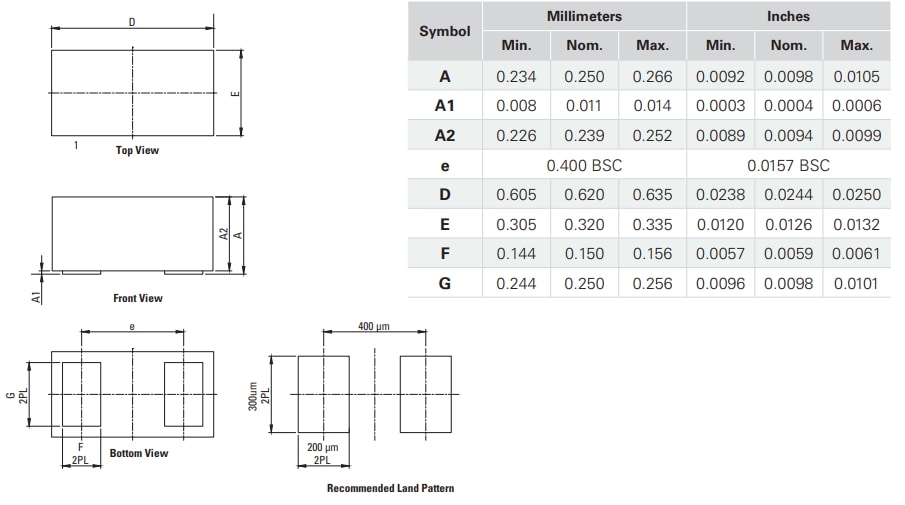

기계 다이어그램
데이터시트
게시일: 2025-12-10
| 갱신일: 2026-01-12
