Littelfuse SP4031 하이브리드 보호 모듈
Littelfuse의 SP4031 하이브리드 보호 모듈은 10/100/1000BaseT 포트 등 고속 인터페이스를 위한 과전류 및 차동 전용 과전압 보호 기능을 제공합니다. 전원 결함과 같은 장기 과전압 상황에서 이 장치는 높은 임피던스를 나타냅니다. 전원 오류 이벤트가 끝나면 고임피던스 상태가 재설정됩니다. SP4031 하이브리드 보호 모듈은 고속 과도 프로세스 동안 모든 다운스트림 칩셋을 고정하고 보호합니다. 부하 정전용량이 낮고 성능이 매우 확실해서 SP4031 TVS 다이오드 어레이는 이더넷 및 기타 고속 데이터 인터페이스 등 통신 포트를 보호하는 데 이상적인 소자입니다.
특징
- 10/100/1000BaseT 애플리케이션 등 고속 인터페이스에 대해 검사를 완료하고 입증된 보호 기능을 제공
- 낮은 보조 정전용량
- VR=0V에서 2.5pF의 낮은 정전용량
- 낮은 항복 전압(35V 이상)
- 낙뢰, 35A(IEC 61000-4-5 2nd edition에 정의된 8/20)
- 습도 감도 레벨(MSL-1)
- EFT, IEC 61000-4-4, 40A(5/50ns)
- ESD, IEC 61000-4-2, ±30kV 접점, ±30kV 대기
- 무연 및 RoHS 규격 준수
애플리케이션
- 10/100/1000BaseT 이더넷
- ITU K.21 기본 레벨 준수
- ADSL/VDSL/G.fast 모뎀
- 산업용 이더넷
기능 블록 선도
응용 사례

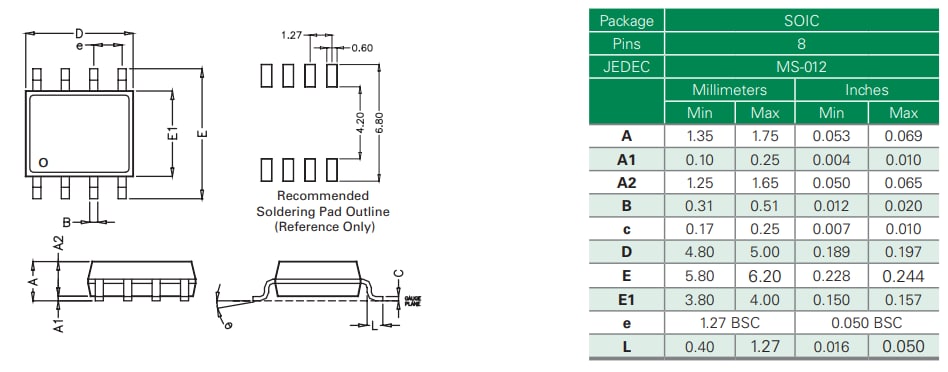

SOIC-8 패키지 크기
