Littelfuse SP3213 0.09pF 12kV 양방향 TVS 다이오드 어레이
Littelfuse SP3213 0.09pF 12kV 양방향 개별 TVS 다이오드 어레이는 전자 장비에 대한 초저 정전용량 ESD 보호 기능을 제공합니다. 양방향 어레이는 표준 정전용량이 0.09pF로서, USB 3.1, HDMI 2.0, DisplayPort, Thunderbolt 및 V-by-One®을 포함하여 가장 까다로운 소비자 전자 장치 인터페이스에서 우수한 신호 무결성을 보장합니다. 이 다이오드는 성능 저하 없이 ±12kV(접촉 방전, IEC 61000-4-2)에서 반복적인 ESD 충격을 안전하게 흡수하고 8/20µs의 서지 전류(IEC 61000-4-5 2nd edition) 2A를 안전하게 방출할 수 있습니다.
특징
- ESD, IEC 61000-4-2, ±12kV 접점, ±18kV 대기
- EFT, IEC 61000-4-4, 40A(5/50ns)
- 낙뢰, 20A(IEC 61000-4-5 2nd edition에 정의된 8/20)
- 5V에서 0.02μA(표준)의 낮은 누설 전류
- 공간 효율적인 0201 설치 크기
- AEC-Q101 인증
- 무할로겐, 무연 및 RoHS 규격 준수
- 습도 감도 레벨: MSL-1
애플리케이션
- 초고속 데이터 라인
- USB 3.1, 3.0, 2.0
- HDMI 2.0, 1.4a, 1.3
- DisplayPort™
- Thunderbolt
- LVDS 인터페이스
- 소비자, 모바일 및 휴대용 전자기기
- 태블릿 PC 및 외부 스토리지(고속 인터페이스 사용)

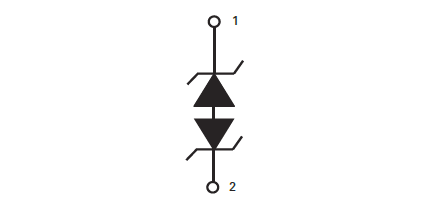

기능 블록 선도
