Littelfuse SP1003 SPA® 단방향 디스크리트 TVS 다이오드

Littelfuse SP1003 SPA® 단방향 디스크리트 TVS 다이오드는 독점 실리콘 애벌랜치 기술로 제작되고 전자 장비에 높은 ESD(정전기 방전) 보호 기능을 제공합니다. SP1003 다이오드는 성능 저하 없이 ±30kV (접촉 방전, IEC 61000-4-2)에서 반복적인 ESD 충격을 안전하게 흡수합니다. 또한 각 다이오드는 매우 낮은 클램핑 전압으로 8/20µs 서지 전류(IEC 61000-4-5)의 7A를 안전하게 방출합니다.

특징

  • 패키지 옵션(JEDEC MO-236)
    • SOD-723 패키지
    • SOD-882 패키지, AEC-Q101 인증
  • ESD, IEC 61000-4-2, ±30kV 접촉 방전, ±30kV 공중 방전
  • EFT, IEC 61000-4-4, 40A(5/50ns)
  • 5V에서 100nA(최대)의 낮은 누설 전류
  • 낙뢰, 7A(IEC 61000-4-5 2nd edition에 정의된 8/20)
  • 업계 표준 0402(1005metric) 구성 요소의 납땜 설치 공간에 적합
  • 무연, 무할로겐(친환경) 및 RoHS 규격 준수

애플리케이션

  • 모바일/스마트폰
  • PDA
  • 휴대용 내비게이션 부품
  • 디지털 카메라
  • 휴대용 의료 기기 부품

사양

  • 7.0A 최대 피크 펄스 전류
  • 1.2V 최대 순방향 전압 강하, 0.8V 표준
  • 6.0~8.5V 항복 전압 범위
  • 5.0V 최대 역방향 스탠드오프 전압
  • 100nA 최대 역방향 누설 전류
  • 11.4~12.0V 표준 클램프 전압 범위
  • 0.25Ω 표준 동적 저항
  • 30pF 다이오드 정전용량
  • -40 °C ~ +125 °C 작동 온도 범위
  • 사전 도금 프레임 또는 무광택 주석-납 도금
  • 구리 합금 납
  • 0.004인치(0.102 mm) 리드 동일 평면 성
  • 실리콘 기판
  • 성형 복합 본체
  • UL 94V-0 등급

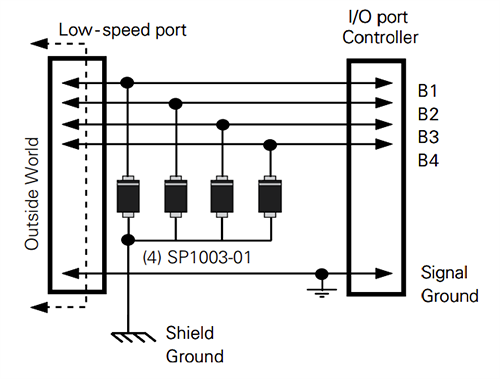

애플리케이션 회로

애플리케이션 회로도 - Littelfuse SP1003 SPA® 단방향 디스크리트 TVS 다이오드
