Littelfuse SMF4L-T1G 저누설 TVS 다이오드
Littelfuse SMF4L-T1G 저누설 TVS(과도 전압 억제기) 다이오드는 고전압 및 고에너지 과도 전류로부터 민감한 시스템 또는 구성 요소를 보호하도록 설계되었습니다. 이 다이오드는 1ns 미만의 빠른 응답 시간, 낮은 제너 임피던스, 높은 서지 및 우수한 클램핑 성능을 제공합니다. SMF4L-T1G TVS 다이오드는 5~78V의 단방향 피크 역방향 전압 범위와 400W의 최대 피크 전력 발산을 제공합니다. SMF4L-T1G 저누설 다이오드는 I/O 인터페이스, VCC 버스 및 휴대폰, 휴대용 전자 장치 및 비즈니스 기계에 사용되는 취약한 기타 회로를 보호하는 데 이상적입니다.누설 전류가 낮으므로 배터리 작동식 전자 장치, 전원 공급 장치, 기타 산업 및 소비자 애플리케이션에 특히 적합합니다.
특징
- 제너 과도 과전압 억제기
- 단방향의 경우 5~78V의 작동 피크 역방향 전압 범위
- 400W 피크 전력(1ms)
- 385mW DC 전력 발산(TA=25°C)
- 낮은 누설
- 응답 시간은 일반적으로 1ns 미만임
- 인체 모델에 따른 클래스 3의 ESD 등급(6kV 초과 시)
- -55~150°C 작동 온도 범위
- IEC-61,000-4-2 ESD 30kV(공중 방전), 30kV(접촉 방전)
- IEC 61000-4-4에 따라 40A의 정격 EFT(Electrical Fast Transient)
- 8.45mm2의 작은 설치 공간
- 8mm 테이프 및 릴 형태로 제공(릴당 3,000개)
- 테이프의 리드 방향(캐소드 리드-스프로켓 홀)
- 무연 및 RoHS 규격 준수
애플리케이션
- 휴대폰
- 휴대용 전자 장치
- 산업용
- 소비 가전
- 전원 공급 장치
- 비즈니스 장비
- 배터리 작동식 전자 장치
기능 선도

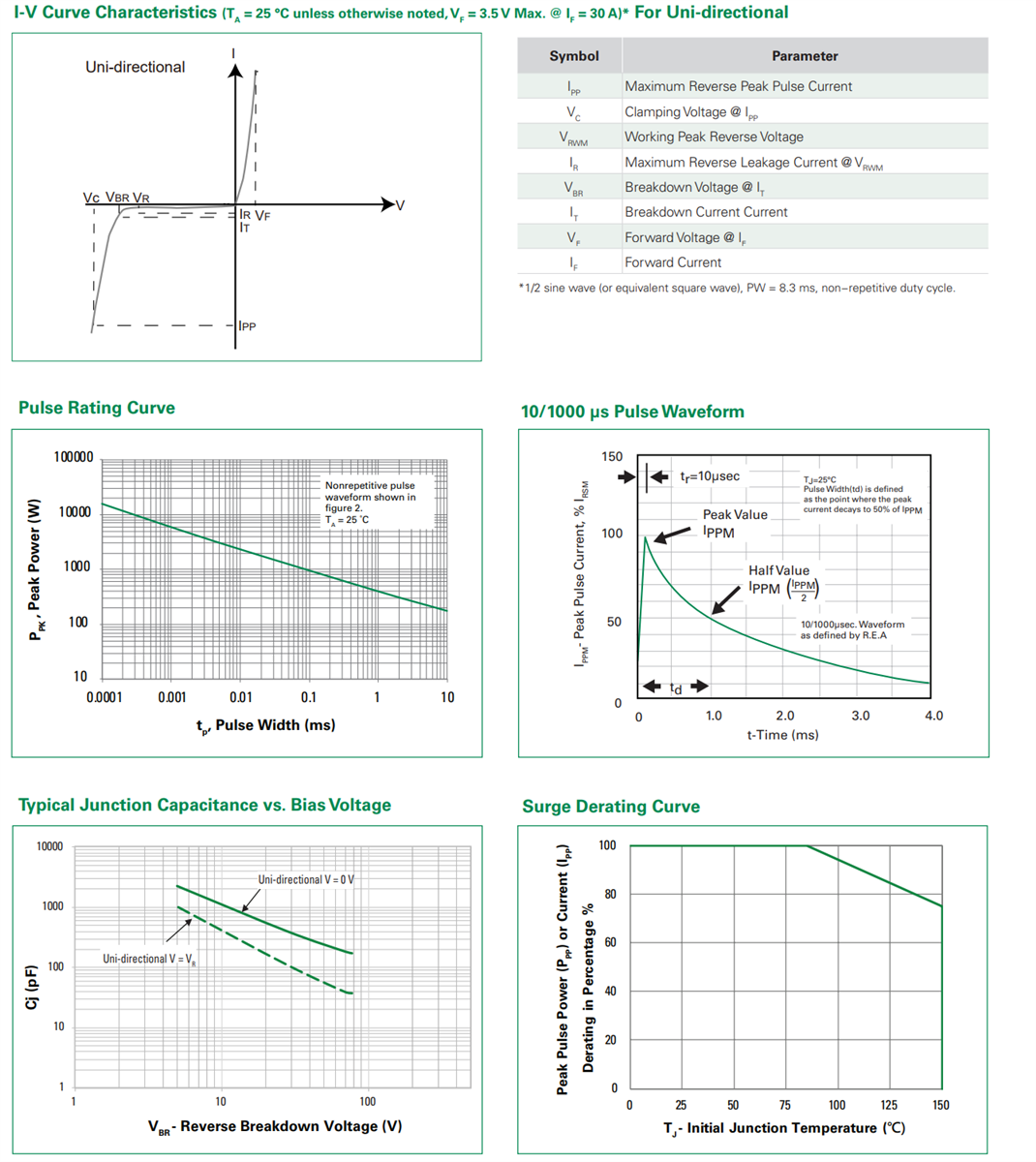

성능 그래프
치수 도면
