Littelfuse SM15KPA-HRA 및 SM30KPA-HRA 고신뢰성 다이오드
Littelfuse SM15KPA-HRA 및 SM30KPA-HRA 고신뢰성 TVS(과도 전압 억제기) 다이오드는 항전, 항공 및 전기 수직 이륙 및 착륙(eVTOL) 항공기 애플리케이션에서 I/O 인터페이스, VCC 버스 및 기타 취약한 회로를 보호합니다. 이 다이오드는 낙뢰 및 기타 과도 전압 이벤트로 인한 과도 전압으로부터 보호하기 위해 민감한 전자 장비에 사용하도록 특별히 설계되었습니다. 두 시리즈 모두 IEC 61000-4-4에 따른 EFT(전기적 빠른 과도 현상) 및 IEC 61000-4-2에 따른 ESD(정전기 방전)로부터 데이터 라인을 보호하며 최대 30 kV(공중 및 접촉)를 제공합니다. Littelfuse SM15KPA-HRA 및 SM30KPA-HRA TVS 다이오드는 < 1ps의="" 빠른="" 응답="" 시간을="" 제공하며="" 보드="" 공간을="" 최적화하는="" 로우="" 프로파일="" 표면="" 실장="" 패키지로="" 제공됩니다.="">
특징
- 로우 프로파일 패키지
- 보드 공간 최적화를 위한 표면 실장 애플리케이션 용
- 증분 서지 저항이 낮음
- 탁월한 클램핑 성능
- 일반적인 고장 모드는 과도 사양 전압이나 전류로 인한 단락
- MSL (수분 민감도 레벨) 1 충족, J-STD-020에 따름, +245 °C의 LF 최대 피크
- 무광택 주석 무연 도금
- 무할로겐 및 RoHS 규격 준수
- 무연 E3은 2차-레벨 상호 연결이 무연이고 단자 마감 소재가 주석(Sn)이라는 의미 임(IPC/JEDEC J-STD609A.01)
애플리케이션
- 항공 전자 기기
- 항공기
- eVTOL
사양
- 10/1, 000μs 파형에서 피크 펄스 성능
- SM15KPA-HRA: 15 kW, 반복 속도(듀티 사이클 ): 0.01%
- SM30KPA-HRA: 30 kW, 반복 속도(듀티 사이클 ): 0.01%
- 위스커 테스트는 표 4a 및 4c에 제시되어 있는 바와 같은 JEDEC JESD201A에 기반하여 실시
- IEC 61000-4-2, 30 kV(공중 방전), 30 kV(접촉 방전)에 따른 데이터 라인 ESD 보호
- IEC 61000-4-4에 따른 데이터 라인 EFT 보호
- 표준 IR
- SM15KPA-HRA: < 2μa="" (="">최소 > 33.5V)
- SM30KPA-HRA: < 2μa="" (="">최소 > 66.7V)
- 최소 0 V에서 VBR까지의 표준 응답 시간: 1ps
- 고온 리플로우 솔더링 보장: +245°C/10μs
- VBR @ TJ = VBR @ 25 °C x (1 + αT x (TJ-25)) (αT: 온도 계수, 일반적인 값은 0.1%)

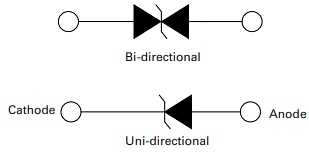

기능 선도
데이터시트
