Littelfuse QS8004DHx 4A 과전압 자체 보호 트라이액
Littelfuse QS8004DHx 4A 과전압 자체 보호 TRIACS는 높은 과전압 이벤트를 견디는 고전압 클램핑 기능이 있는 양방향 솔리드 스테이트 스위치입니다. 이러한 민감한 게이트 트라이액은 마이크로프로세서, 광커플러 또는 절연기에 의해 직접 구동됩니다. QS8004DHx TRIAC는 최대 800V 전압 기능, 최대 55A 서지 기능 및 0.3W 평균 게이트 전력 손실을 제공합니다. 이 트라이액은 유리 부동태화 접합부와 제한된 RFI 생성(또는 제한)이 특징 입니다.
QS8004DHx 트라이액은 UL 인증 화합물을 준수하는 본체 재료를 포함하며 94V-0 가연성 등급을 충족합니다. 이 트라이액은 RoHS 규격을 준수하며 MSL 레벨 1 및 ANSI/J-STD-002, 범주 3 및 테스트 A 납땜 표준을 충족합니다. QS8004DHx 트라이액은 냉장고, 에어컨 컴프레서 컨트롤, 모터 컨트롤, 산업용 AC 스위칭 컨트롤 및 백색 가전 애플리케이션에 사용됩니다.
특징
- 유리 부동태화 접합
- 솔리드 스테이트 스위칭이 전압 과도를 발생시키는 아크 또는 접촉 바운스를 제거함
- 사인파 활성화 지점을 기반으로 제한된 RFI 생성
- 스위칭 이벤트의 반응으로 접점이 마모되지 않음
- 각 반주기마다 짧은 게이트 활성화 펄스가 필요합니다.
- 94V-0 가연성 등급을 충족하는 UL 인증 화합물을 준수하는 본체 재료를 포함합니다.
- RoHS 준수
- MSL 레벨 1 준수
- ANSI/J-STD-002, 카테고리 3 및 테스트 A 납땜성 표준 준수
사양
- 최대 800V의 전압 성능
- 최대 55A 서지 성능
- 0.3W 평균 게이트 전력 손실(TJ=125°C)
- TC=118°C에서 4ARMS 온 상태 전류(완전 정현파)
- -40~125°C 작동 접합 온도 범위
사분면 정의

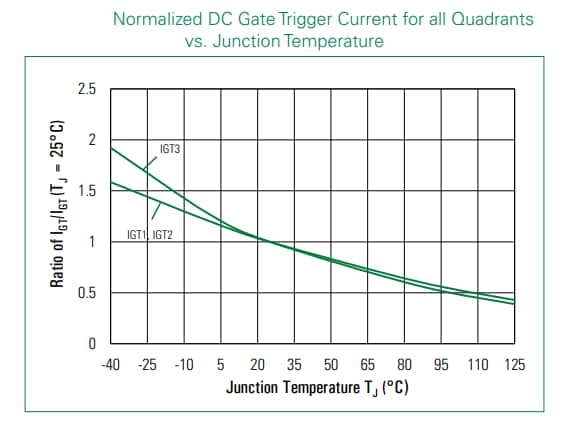

성능 그래프
기계 다이어그램
게시일: 2023-05-04
| 갱신일: 2023-05-18
