Littelfuse AQW05C/SDW05C-01FTG 양방향 TVS 다이오드
Littelfuse AQW05C/SDW05C-01FTG 양방향 TVS(과도 전압 억제기) 다이오드는 전자 장비에 높은 ESD(정전기 방전) 보호 레벨을 제공합니다. 이 다이오드는 실리콘 애벌랜치 기술을 사용하여 제작됩니다. AQW05C/SDW05C-01FTG 양방향 TVS 다이오드는 성능 저하 없이 ±30kV(IEC 61000-4-2에 정의된 접촉 및 공중 방전)의 반복적인 ESD 충격을 안전하게 흡수할 수 있습니다. 일반적으로 배터리 보호, 컴퓨터 주변기기, 의료 장비, 노트북/데스크톱/서버, POS 단자, 스위치/버튼 및 테스트 장비/계측기에 사용됩니다.
특징
- 30A 피크 전류 IPP (tp =8/20μs)
- 6V 최소 항복 전압
- 5 V 최대 역방향 스탠드오프 전압
- ±30kV ESD 내전압, IEC 61000-4-2(접촉/공중 방전)
- EFT, IEC 61000-4-4 및 40A(5/50ns)
- 최대 서지 허용 오차, IEC 61000-4-5 2nd Edition, 30A(8/20μs)
- 클램프 전압:
- 8V 표준(IPP=1A, tp=8/20μs 및 I/O-GND)
- 15A 표준(IPP=30A, tp=8/20μs 및 I/O-GND)
- 무할로겐, 무연, RoHS 준수
- 수분 민감도 레벨(MSL-1)
- AEC-Q101 인증 및 PPAP 가능(AQW05C-01FTG)
애플리케이션
- 배터리 보호
- 컴퓨터 주변 장치
- 의료 장비
- 노트북/데스크톱/서버
- POS(Point-of-Sale) 단자
- 스위치/버튼
- 테스트 장비/계측기
블록 선도

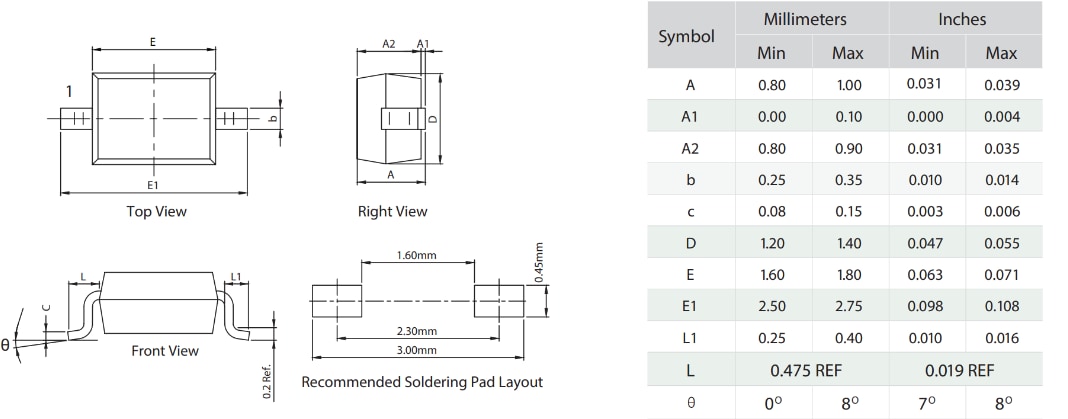

치수 다이어그램
