Lattice Semiconductor Sentry 데모 보드
Mach-NX용 Lattice Semiconductor Sentry 데모 보드는 단일 보드 측 NIST SP 800-193 규격 준수 PFR 솔루션인 384비트 암호화 데모 및 테스트 플랫폼입니다. Sentry 데모 보드는 Platform Root of Trust 및 2개의 Lattice ECP5 FPGA로 Mach-NX를 구현하며, 이는 시스템에서 PFR 보호 IC로 작동합니다.
Lattice Semiconductor Sentry 데모 보드는 시스템 펌웨어를 감지, 보호 및 복구하도록 사전 구성되어 있습니다. 개발자는 부팅하기 전 384비트 키 강도를 사용하여 보호된 IC 펌웨어 인증을 테스트할 수 있으며, Mach-NX용 Lattice Sentry Root of Trust 솔루션을 사용합니다. 이 플랫폼은 PC 워크스테이션에서 전용 사용자 인터페이스를 사용하여 제어 및 모니터링할 수 있는 불법 SPI 및 SPI 플래시 작동을 감지하고 차단합니다. 또한 이 설계 장치는 Mach-NX의 손상된 부트 이미지를 자동으로 대체하고 잘알려진 버전으로 외부 장치를 보호할 수 있습니다.
특징
- Mach-NX FPGA - LFMNX-50FBG484C
- 시스템 펌웨어를 감지, 보호 및 복구하도록 사전 구성
- 전원 공급(12V)
- Lattice Sentry 솔루션 스택 PFR 데모 지원
- Lattice Sentry 시스템 레벨 동작 유효 성검사
- 장치 프로그래밍을 위한 USB 연결
- 보호된 외부 장치를 시뮬레이션하기 위해 256M SPI/QSPI 플래시 장치와 함께 2개의 ECP5 FPGA 장치 탑재
키트 구성품
- Mach-NX용 Lattice Sentry 데모 보드
- 빠른 시작 가이드
- 전원 공급(12V)
- 프로그래밍을 위한 USB 케이블
관련 제품
Lattice Semiconductor Nexus 플랫폼
저전력, 높은 신뢰성 및 고성능 설계를 가능하게 합니다.
Lattice Semiconductor CrossLink-NX™ FPGA
28nm FD-SOI Lattice Nexus 플랫폼을 기반으로 합니다.
관련 개발 도구
Lattice Semiconductor CrossLink-NX™ 평가 보드
CrossLink-NX 필드 프로그래밍 가능 게이트 어레이 기반의 시연 및 프로토타이핑 플랫폼.
Lattice Semiconductor CrossLink-NX™ VIP 센서 입력 보드
설계자가 CrossLink-NX FPGA의 임베디드 비전 기능을 실험할 수 있습니다.

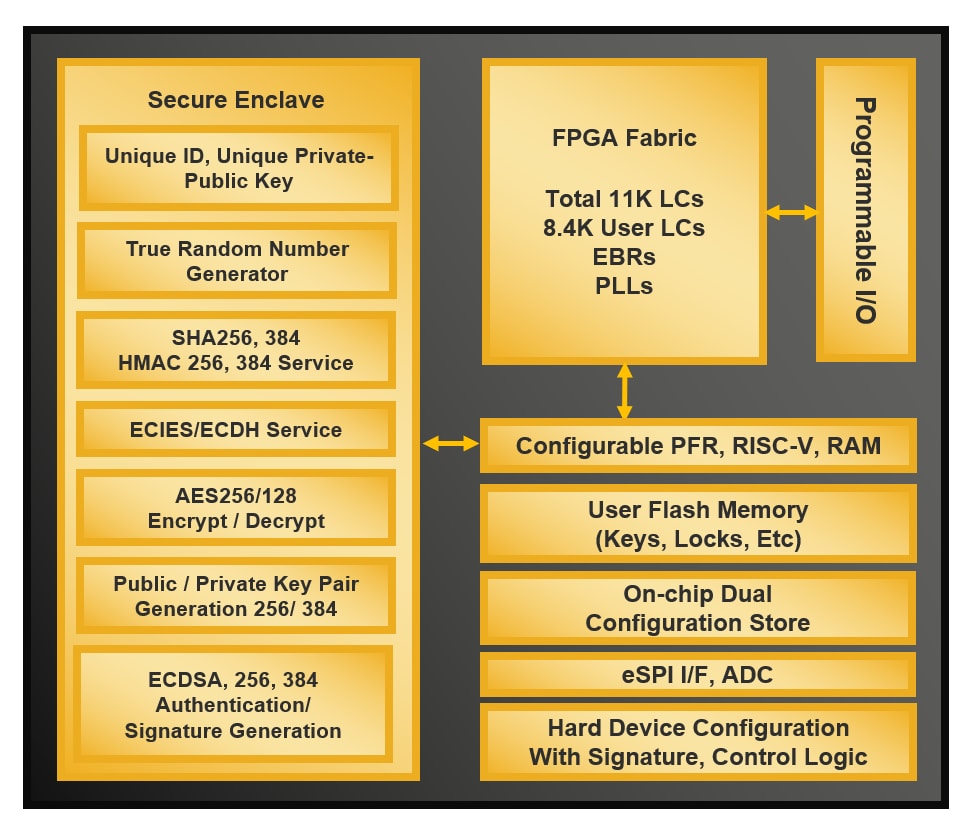

블록 선도

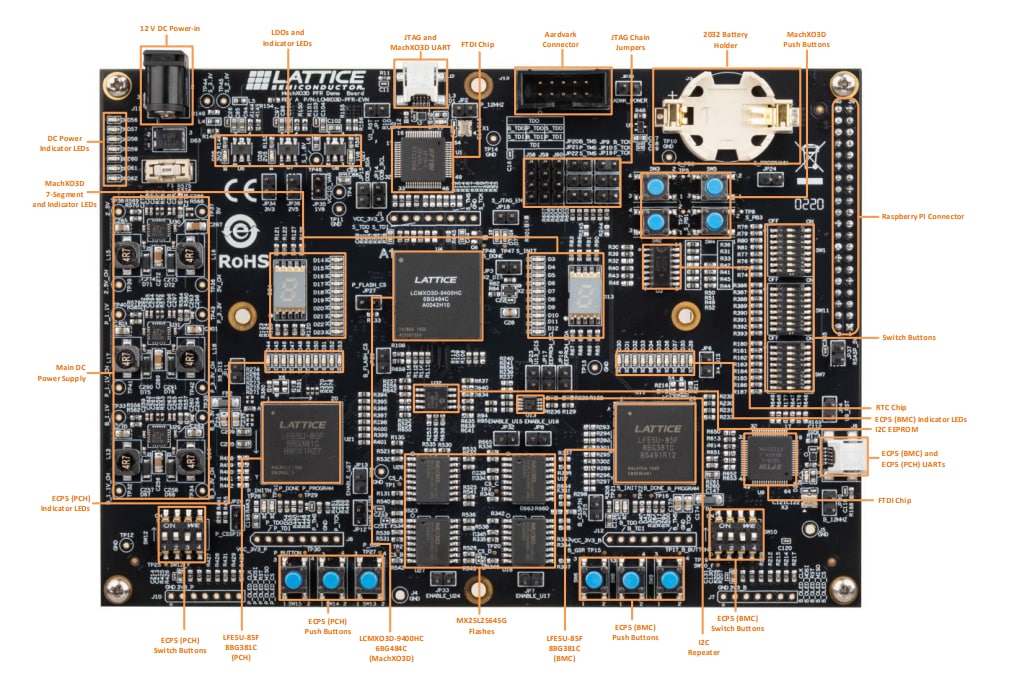

전면 레이아웃
후면 레이아웃
