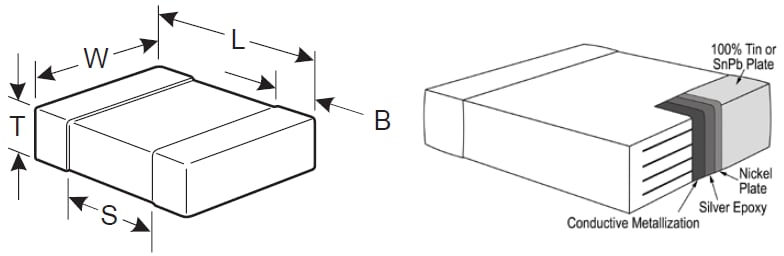

KEMET 고전압 플렉서블 터미네이션(HV FT-CAP) MLCC는 MLCC의 주요 오류 모드인 플렉스 크랙을 해결하기 위해 고전압과 플렉서블 터미네이션 기술을 결합한 SMT 상업용 X7R 콘덴서입니다. 플렉서블 터미네이션 기술은 신뢰성 향상을 위해 보드 플렉스 스트레스를 세라믹 본체에서 터미네이션 부분으로 유도하여 낮은 IR 또는 단락 오류를 초래할 수 있는 플렉스 크랙을 완화시킴으로써 표준 터미네이션 시스템보다 우수한 플렉스 성능을 제공합니다. KEMET 고전압 플렉서블 터미네이션(HV FT-CAP) MLCC는 최대 125ºC의 작동 온도를 지원하는 "고온 안정성"과 광범위한 정전 용량 요구 사항, 낮은 누설 전류, 고주파수에서 낮은 ESR, 최고 5mm의 플렉스 밴드 성능 및 시간과 전압에 대한 예측 가능한 정전 용량 변화를 특징으로 합니다. HV FT-CAP는 500V, 630V, 1KV, 1.5KV, 2KV, 2.5KV, 3KV의 정격 DC 전압과 100pF ~ 0.1µF의 정전 용량을 제공합니다. 고주파수 및 고전압에서 탁월한 성능을 구현하는 KEMET HV FT-CAP는 통신, 의료, 군사, 항공 우주, 반도체 및 테스트/진단 장비 업계의 전원 공급 장치에 최적인 제품입니다.

이제 C0G 유전체도 제공합니다.

특징

• -55°C ~ +125°C 범위의 작동 온도
• 우수한 플렉스 성능(최대 5mm)
• 무연 및 RoHS 준수

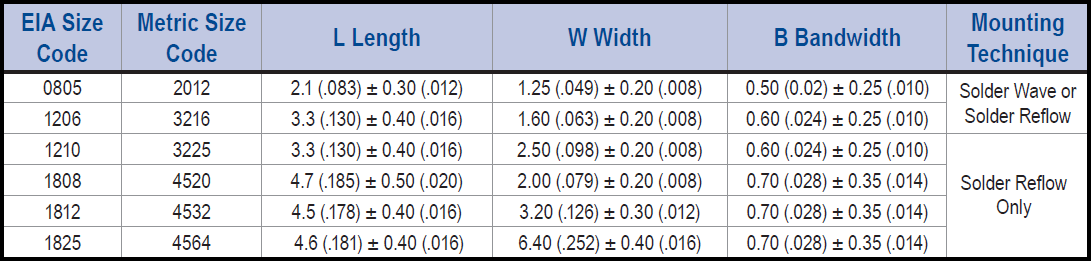

• EIA 0805, 1206, 1210, 1808, 1812, 1825 케이스 크기
• 500V, 630V, 1000V, 2000V, 3000V 범위의 DC 전압
• 100pF ~ 0.1µF 범위의 정전 용량
• 정전 용량 허용 오차 ±5%, ±10% 또는 ±20%
• 낮은 ESR 및 ESL
• 무극성 장치, 설치 문제 최소화
• 100% 순수한 무광택 주석 도금 종단 금속화로
  우수한 납땜성 지원



KEMET HV FT-CAP의 일반적인 애플리케이션:

• 스위치 모드 전원 공급 장치(입력 필터, 공진기, 탱크 회로, 스누버 회로, 출력 필터)
• 고전압 커플링 및 DC 차단
• 조명 밸러스트
• 전압 증배기 회로
• DC/DC 컨버터
• Ćuk 컨버터용 커플링 콘덴서

시장으로 전원 공급 장치, LCD 형광 백라이트 밸러스트, HID 조명, 통신 장비, 산업용 및 의료용 장비/제어, LAN/WAN 인터페이스, 아날로그 및 디지털 모뎀, 자동차 분야를 포함합니다. X7R 유전체는 AC 라인 필터링 또는 펄스 애플리케이션용으로 설계되지 않았습니다.
