KEMET는 탄탈 및 세라믹 콘덴서 기술을 보여주는 다양한 엔지니어링 키트를 제공합니다. KEMET 키트는 전문적인 OEM 엔지니어링 디자인, 시제품 제작, 대학 연구소 및 취미 사용자가 필요로 하는 패시브 부품 요구 사항에 대한 적절한 솔루션을 제공하기 위해 설계되고 조립되었습니다. 모든 KEMET 키트에는 보편적인 콘덴서 값을 비롯하여 외형도, 마킹 형태, 권장되는 마운팅 패드 크기 및 주문 정보가 수록된 KEMET 제품 카탈로그가 포함되어 있습니다.
KEMET 키트는 무엇을 포함하는가? 모든 키트는 10 ~ 20 콘덴서 값을 포함합니다. 세라믹 키트는 각 값에 대해 20 ~ 100개가 제공되고, 탄탈 키트는 각 값에 대해 20개가 제공됩니다. 각 부품 유형은 벌크 또는 캐리어 테잎으로 제공되며 쉬운 식별을 위해 KEMET 주문 코드 라벨이 붙여집니다. 각 엔지니어링 키트에 제공되는 부품 유형과 수량에 대한 전체 목록은 첨부된 PDF 데이터시트를 참조하십시오.
|
|
KEMET 세라믹 키트
KEMET 세라믹 엔지니어링 키트는 전문적인 OEM 엔지니어링 디자인, 시제품 제작, 대학 연구소 및 취미 사용자가 필요로 하는 패시브 부품 요구 사항에 적절한 솔루션을 제공합니다. 모든 키트에는 보편적인 콘덴서 값을 비롯하여 외형도, 마킹 형태, 권장되는 마운팅 패드 크기 및 주문 정보가 수록된 KEMET 카탈로그가 포함되어 있습니다.
KEMET의 모든 세라믹 엔지니어링 키트에는 10-20개의 보편적인 콘덴서 값이 포함되어 있습니다. 각 부품 유형의 수량은 키트 타입에 따라 20 ~ 100pcs입니다. 각 부품 유형은 벌크 또는 캐리어 테잎으로 제공되며 쉬운 식별을 위해 KEMET 주문 코드 라벨이 붙여집니다.
KEMET 세라믹 콘덴서의 품질과 성능을 경험해 보십시오. KEMET 키트를 주문하여 당사의 고품질 부품이 가장 까다로운 애플리케이션에서도 얼마나 우수한 성능을 발휘하는지 확인하십시오.
|
|
KEMET Tantalum Kit
KEMET 탄탈 칩 엔지니어링 키트는 전문적인 OEM 엔지니어링 디자인, 시제품 제작, 대학 연구소 및 취미 사용자가 필요로 하는 패시브 부품 요구 사항에 적절한 솔루션을 제공합니다. 이 키트에는 각 부품 번호 10 ~ 20개가 포함된 KEMET 부품 번호 라벨이 붙은 캐리어 테잎을 비롯하여 외형도, 크기, 마킹 형태, 권장되는 마운팅 패드 크기 및 주문 정보가 수록된 KEMET 카탈로그가 포함되어 있습니다.
탄탈 엔지니어링 키트에는 낮은 ESR, 서지 전류 내성, 다양한 작동 온도 범위 등, 많은 장점을 제공하는 콘덴서들이 포함되어 있습니다. 많은 애플리케이션에 표면 실장 기술이 사용되는 반면 완전한 라인의 스루홀 탄탈 콘덴서는 다운홀, 군사 및 기타 까다로운 환경을 위해 제공됩니다. KEMET의 기존 MnO2 탄탈 콘덴서는 탄탈 금속의 소결된 양극으로 구성됩니다. 이 양극은 다공성으로 넓은 표면적을 제공합니다. 여기에 산화층이 형성되고 이 산화층은 콘덴서의 유전체가 됩니다. 산화된 양극은 이산화망간 함침을 통해 음극을 형성합니다.
탄탈 폴리머 콘덴서는 이산화망간 음극을 건식 전도성 폴리머 음극으로 대체하는 새로운 형태입니다. KEMET 폴리머 탄탈 콘덴서는 매우 낮은 ESR, 향상된 온도 안정성 또는 안전한 오류 모드가 중요할 때 권장됩니다.
|
|
KEMET EMI 억제 키트
KEMET Electronics EF 시리즈 Flex Suppressor® 키트는 9개의 다양한 EF 시리즈 EMI 억제 시트로 구성된 한 장의 120 x 120mm 시트를 포함하는 샘플입니다. EF 시리즈 Flex 억제 시트는 전자 장치에서 발생하는 고주파수 잡음을 억제하기 위해 설계되었습니다. 이것은 신호의 전송과 수신을 향상시키기 위해 사용될 수도 있습니다. 유연한 시트는 고분자 베이스에 마이크론 크기의 자기 분말을 혼합하고 재료에 확산시켜 제조되었습니다. EF 시리즈는 공명과 파동을 억제하기 위해 설계되었으며, 원하는 모양대로 잘라서 사용할 수 있습니다.
EF 시리즈 상세 정보
|
키트 구성 - 이 키트는 아래 부품 번호로 구성된 하나의 120 x 120mm 시트를 포함합니다.
|

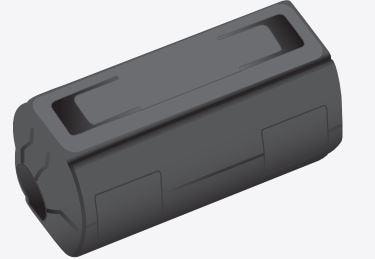

ESD-SR 시리즈 스냅온 코어
KEMET Electronics의 라운드 케이블용 ESD-SR 시리즈 스냅온 코어는 전문적인 OEM 엔지니어링 디자인, 시제품 제작, 대학 연구소 및 취미 사용자가 필요로 하는 잡음 또는 전자기 간섭(EMI) 문제에 대한 솔루션을 제공하기 위해 설계되었습니다.
라운드 케이블에 사용하기 위해 분할 구조를 채택한 스냅온 코어는 다양한 크기로 제공됩니다. 간단한 턴 추가로 임피던스 특성을 변경하여 원하는 성능을 얻을 수 있습니다.
이 키트에는 각 3개와 외형도, 크기, 주문 정보 및 임피던스대 주파수 그래프가 수록된 KEMET 카탈로그가 포함되어 있습니다.
80-EMIENGKIT01키트 구성
|
부품 번호
|
크기 (mm)
|
무게 (g)
|
케이스 색상
|
수량 |
A 최대
|
B 최대
| C 최대
|
ØD | ESD-SR-100
|
16.5 |
16.5
|
21.0
|
≤ 6.0 |
7.2
|
검정, 회색, 보라
|
3
|
| ESD-SR-110 |
14.4 |
14.2 |
28.0 |
≤ 5.0 |
6.9 |
검정, 회색, 보라
|
3 |
| ESD-SD-S10 |
15.5 |
14.0 |
18.5 |
≤ 6.0 |
4.1 |
검정 |
3 |
| ESD-SR-120 |
16.0 |
16.4 |
33.0 |
≤ 6.0 |
13.3 |
검정, 회색, 보라
|
3 |
| ESD-SR-150 |
19.6 |
20.3 |
37.4 |
≤ 7.0 |
23.4 |
검정, 회색, 보라
|
3 |
| ESD-SR-160 |
20.2 |
20.0 |
39.0 |
≤ 9.0 |
22.7 |
검정, 회색, 보라
|
3 |
| ESD-SR-250 |
31.5 |
31.6 |
38.0 |
≤ 13.0 |
59.5 |
검정, 회색, 보라
|
3 |
| ESD-SR-S16 |
23.0 |
20.0 |
20.5 |
≤ 8.0
|
12.9 |
검정 |
3 |
| ESD-SR-S25 |
33.0 |
29.0 |
15.5 |
≤ 14.5 |
21.3 |
검정 |
3 |
|

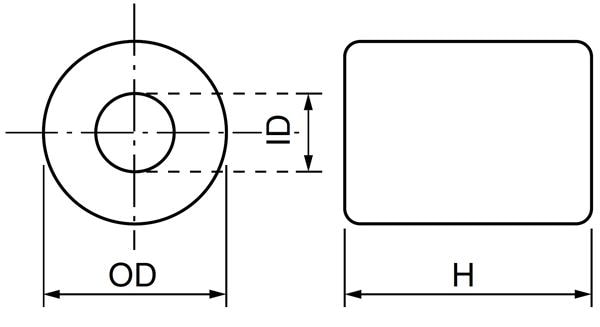

B-20 시리즈 비드 코어
KEMET Electronics B-20 시리즈 비드 코어 키트는 전문적인 OEM 엔지니어링 디자인, 시제품 제작, 대학 연구소 및 취미 사용자가 필요로 하는 잡음 또는 전자기 간섭(EMI) 문제에 대한 솔루션을 제공하기 위해 설계되었습니다.
라운드 케이블용의 이 비드 코어는 다양한 크기로 제공됩니다. 넓은 범위의 망간 아연(MnZn) 및 니켈 아연(NiZn) 옵션은 특정 주파수 범위의 타겟팅을 지원합니다. MnZn 코어 재료는 kHz AM 대역 범위에서 효과적인 반면, NiZn 코어 재료는 MHz FM 대역 범위에서 효과적입니다.
이 키트에는 각 20개와 외형도, 크기, 주문 정보 및 임피던스대 주파수 그래프가 수록된 KEMET 카탈로그가 포함되어 있습니다.
80-EMIENGKIT02 키트 구성
부품 번호
|
크기 (mm)
|
주파수 범위(참고용)
|
수량 |
| OD |
ID |
H |
≤100 MHz
(AM 대역 범위)
|
≤ 300MHz
(FM 대역 범위)
|
| B-20F-28 |
2.8
|
1.3
|
3.0
|
X |
|
20
|
| B-20F-38 |
3.8 |
1.5 |
4.3 |
X |
|
20 |
| B-20F-46 |
4.6 |
1.5 |
4.3 |
X |
|
20 |
| B-20F-57 |
5.7 |
1.5 |
8.0 |
X |
|
20 |
| B-20F-25 |
2.5 |
1.0 |
1.2 |
|
X
|
20 |
| B-20F-34 |
3.4 |
0.8 |
4.4 |
|
X |
20 |
| B-20F-44 |
4.4 |
1.6 |
7.0 |
|
X |
20 |
| B-20L-48B |
4.8 |
2.4 |
4.8 |
|
X |
20 |
B-20L-95B
(코팅됨)
|
9.7 |
4.8 |
4.2 |
|
X |
20 |
|
KEMET 폴리머 키트
KEMET 폴리머 엔지니어링 키트는 전문적인 OEM 엔지니어링 디자인, 시제품 제작, 대학 연구소 및 취미 사용자가 필요로 하는 패시브 부품 요구 사항에 적절한 솔루션을 제공합니다. 모든 키트에는 보편적인 콘덴서 값을 비롯하여 외형도, 마킹 형태, 권장되는 마운팅 패드 크기 및 주문 정보가 수록된 KEMET 카탈로그가 포함되어 있습니다.
|
|
F862 콘덴서 설계 키트
KEMET Electronics의 거친 환경 조건용 F862 금속화 폴리프로필렌 필름 키트는 전문적인 OEM 엔지니어링 디자인, 시제품 제작, 대학 연구소 및 취미 사용자가 필요로 하는 패시브 부품 요구 사항에 적절한 솔루션을 제공합니다. F682 시리즈는 높은 온도 및 상대 습도와 같은 극한 환경 조건에서도 새로운 밀봉 에폭시 화합물, 새로운 폴리프로필렌 필름 및 새로운 금속화 기법을 통해 높은 정전 용량과 손실 계수 안정성을 지원하여 콘덴서의 수명을 크게 향상시킵니다. 금속화 필름 폴리프로필렌 유전체는 우수한 자가 복원 성능을 제공합니다.
이 시리즈는 310VAC/360VDC의 정격 전압과 -40ºC ~ +110ºC의 작동 온도를 지원합니다. 이것은 AEC-Q200 인증과 ENEC, UL, CUL, CQC 승인을 획득한 X2 등급의 콘덴서입니다. KEMET의 F862 시리즈는 1,900VDC에서 100% 스크리닝 공장 테스트를 거치며, 1,000 시간동안 85ºC, 85%RH 및 240VAC에서 온도 습도 바이어스(THB) 테스트를 통과할 수 있습니다.
이 시리즈들은 across-the-line 필터링과 주전원과 직렬 연결이 필요한 애플리케이션을 지원합니다. 일반적으로 스마트 계측기, 정전식 전원 공급 장치 및 DC 애플리케이션에 사용됩니다.
이 키트에는 15mm 리드 공간에 1uF ~ .56uF 범위의 콘덴서 값 10개와 22.5mm 리드 공간에 47uf ~ 1.2uF 범위의 콘덴서 값 10개가 포함되어 있습니다. 그밖에도 부품 번호, 수량, bin 위치, 콘덴서 설명을 제공하는 BOM과 실제 bin 도면, 제품 소개서도 포함되어 있습니다.
|
|
|
