IXYS IXD2012N 게이트 드라이버
IXYS IXD2012N 게이트 드라이버는 하프 브리지 구성에서 N채널 MOSFET과 IGBT를 구동할 수 있는 하이사이드 및 로우사이드 고속 게이트 드라이버입니다. 이 드라이버는 부트스트랩 동작에서 최대 200V까지 스위칭하도록 설계되었으며, 1.9A 소스/2.3A 싱크 출력 전류 용량을 제공합니다. 표준 TTL 및 CMOS 로직 레벨 입력을 통해 IXD2012N 드라이버는 제어 장치와 호환되며 손쉽게 인터페이스할 수 있습니다. IXYS IXD2012N 드라이버 출력은 드라이버 교차 전도를 최소화하도록 설계된 고펄스 전류 버퍼를 갖추고 있습니다. 이 게이트 드라이버는 -40°C ~ 125°C의 주변 온도 정격에서 작동하며, 테이프 앤 릴 형태의 SOIC(N)-8 패키지로 제공됩니다. IXD2012N 게이트 드라이버는 DC-DC 컨버터, AC-DC 인버터, 모터 제어 및 클래스 D 전력 증폭기에 사용됩니다.
특징
- 부트스트랩 구성에서 최대 200V의 플로팅 하이사이드 드라이버
- 하프 브리지 구성에서 2개의 N채널 MOSFET 또는 IGBT 구동
- 1.9A 소스/2.3A 싱크 출력 전류 용량
- 음의 과도 전류에 대한 내성을 갖춘 출력
- 10V ~ 20V 로우사이드 게이트 드라이버 공급 전압
- 로직 입력(HIN 및 LIN) 3.3V 호환
- -40°C ~ 125°C 주변 작동 온도 범위
- 내부 풀다운 기능을 갖춘 슈미트 트리거 로직 입력
- 하이사이드 및 로우사이드 드라이버용 저전압 차단(UVLO)
- 테이프 및 릴 SOIC(N)-8 패키지
- RoHS 준수
애플리케이션
- DC-DC 컨버터
- AC-DC 인버터
- 모터 제어
- D급 전력 증폭기
애플리케이션 회로

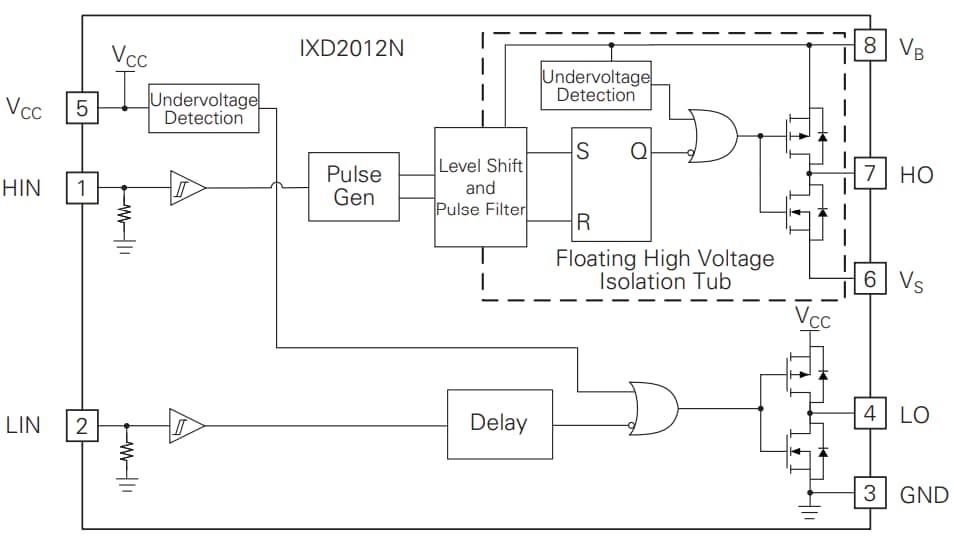

블록 선도
