Infineon Technologies XDPL8210 디지털 플라이백 컨트롤러 IC

Infineon XDPL8210 디지털 플라이백 컨트롤러 IC는 높은 역률, 1차 측 조정 정전류 출력 및 LP 모드가 특징입니다. XDPL8210 디지털 플라이백 컨트롤러 IC는 광범위한 부하 범위에서 높은 효율, 높은 역률, 낮은 고조파 왜곡을 제공합니다. XDPL8210은 외부 구성 요소(주로 광커플러)를 줄여주는 1차 측 제어 덕분에 비용과 노력의 감소 및 신뢰성 향상이 특징입니다.

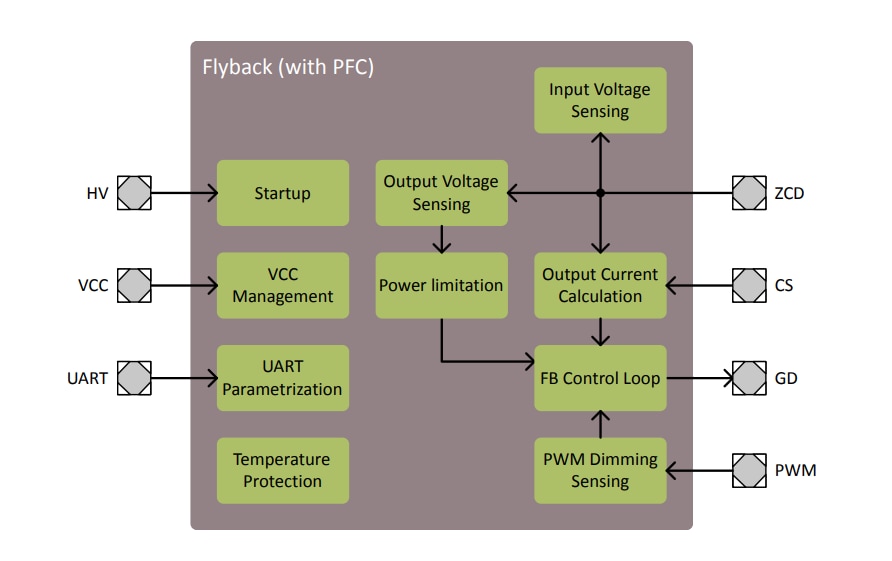

XDPL8210의 디지털 코어와 첨단 제어 알고리즘은 QRM1, DCM 또는 액티브 버스트 모드(ABM)와 같은 다중 작동 모드를 제공합니다. 또한 XDPL8210에는 역률 및 고조파 왜곡에 대한 입력 정전용량의 영향을 부분적으로 보상할 수 있는 향상된 PFC 기능이 포함되어 있습니다. 액티브 버스트 모드 제어 구조는 디밍 범위를 상당히 확장하고 라인 주파수와 동기화됩니다. 이 모드를 통해 가청 잡음을 줄이면서 플리커와 같은 효과를 방지할 수 있습니다. 출력 전류, 디밍 곡선 및 보호 기능과 같은 작동 파라미터를 디지털 방식으로 구성할 수 있습니다.

특징

역률 보정(PFC) 기능이 있는 단일 스테이지 플라이백 컨트롤러
높은 정밀도의 일차 측 조정 정전류(CC) 출력
범용 AC 입력(90~305Vrms)과 DC 입력(127~432V) 지원
넓은 LED 부하 전압 범위 지원(최소 LED 부하 전압의 최대 4배)
우수한 라인 및 부하 조정(보통 +/-2% 이내)
뛰어난 전력 품질(최대 0.99의 표준 역률(PF) 및 10% 미만의 전고조파 왜율(THD))
유사 공진 모드(Quasi-Resonant Mode)로 고효율, 높은 출력에서 첫 번째 밸리(QRM1)로 스위칭하고 중간 출력에서 주파수로 제어되는
불연속 전도 모드(DCM)
Dim-to-off 작동(보통 60mW의 낮은 대기 전력 사용)

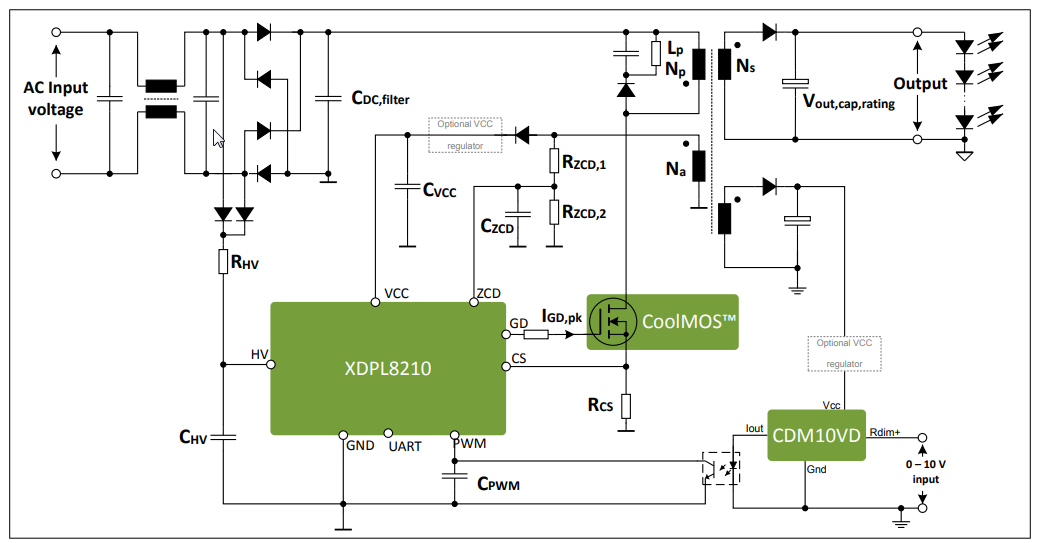

마이크로컨트롤러 또는 변압기 없는 IEC60929 준수 절연 방식의 0~10V 디밍 회로(CDM10VD 기반)에 의한 디밍 제어를 위한 전용 PWM 입력 핀
최저 1%까지 디밍
제한 전력(LP) 모드
출력 온/오프를 위해 구성 가능한 임계값을 사용하는 입력 과전압 및 부족 전압(브라운 인/브라운 아웃) 보호 기능
과열 및 포화 상태로부터 기본 구성 요소를 더욱 잘 보호하기 위한 브라운 아웃 최대 전력 절감
54V LED 드라이버 설계용 UL1310 표준(Class 2) 준수를 위한 적응형 출력 과전압 보호 기능.
출력 및 VCC 부족 전압 보호
구성 가능한 디밍 파라미터(예: 디밍 곡선(선형/2차), 최소 전류, dim-to-off 옵션(활성화/비활성화)
