Infineon Technologies TLS115 고성능 센서 공급 IC
Infineon의 TLS115 고성능 센서 공급 IC는 정확도가 높은 모놀리식 통합형 저드롭아웃 전압 추적 레귤레이터입니다. 이 IC는 소형 DSO-8 노출 패드 및 TSON-10 패키지로 제공됩니다. TLS115는 자동차 애플리케이션의 혹혹한 조건에서 파워 트레인 관리 시스템 센서와 같은 오프 보드 시스템을 제공하도록 설계되었습니다.
이 IC는 역 극성 및 GND 및 배터리 단락에 대한 추가 보호 기능을 탑재하고 있습니다. 출력 전압은 최대 45V의 공급 전압으로 매우 높은 정확도를 제공하며, 조절 입력에 적용된 기준 전압을 따릅니다. 조절 입력에 적용된 기준 전압은 2.0V까지 낮출 수 있으며 출력은 최대 150mA까지 로드 장치를 구동할 수 있습니다. 이 장치는 매우 높은 정밀도를 제공하며 기준 전압(예를 들어, 메인 전압 레귤레이터의 5V 출력)을 따릅니다.
특징
- 150°C에서 자동차용으로 설계됨
- 단락-GND 및 VBatt 보호
- 높은 정확도의 추적
- 과전압 및 부족 전압 모니터
- ECU/센서에 대한 신뢰성 있는 보호
- 쉽고 정확한 전압 복제
- 높은 유연성/확장성
- 낮은 설계 노력, 설계 비용 절감
애플리케이션
- 자동차용 센서 전원 공급
- 오프-보드 센서에 대한 보호된 센서 전원 공급
- 자동차 ECU에서의 보조 전압 공급
- 고정밀 전압 복제
- 오프 보드 로드 장치용 전원 스위치

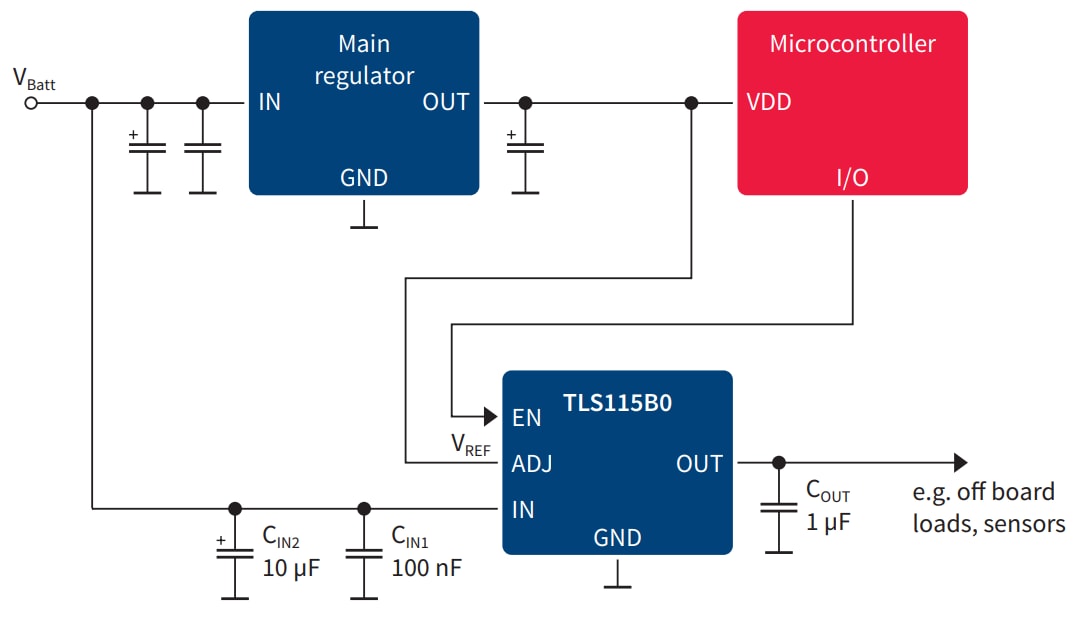

애플리케이션 계통도
관련 제품
Infineon Technologies TLS115 데모 보드
TLS115 고성능 센서 공급 IC를 평가하기 위해 사용됩니다.
