Infineon Technologies TLE9855QX 평가 키트
Infineon Technologies TLE9855QX 평가 키트는 TLE9855를 빠르고 쉽게 시연하도록 설계되었습니다. TLE9855 H-브리지 MOSFET 드라이버 IC는 ARM® Cortex® M0 코어를 NFET 드라이버와 통합한 단일 칩 2상 모터 드라이버입니다. TLE9855는 4개의 완전 통합형 NFET 드라이버, 저전압 작동을 가능하게 해주는 충전 펌프, 전류 슬로프 제어 기능과 함께 전류를 프로그래밍할 수 있다는 점이 특징입니다.
TLE9855QX 평가 키트는 TLE9855와 그 전형적인 애플리케이션 회로를 포함하고 있으며, 이런 회로에는 DC 모터를 즉시 구동하기 위한 2개의 MOSFET 하프 브리지가 포함됩니다. 이 평가 키트는 자동차 전원에 바로 연결할 수 있고 온보드 디버깅을 위해 구현된 Segger가 있습니다.
특징
- 출력 전류: 10A
- 출력 전압: 5.5~28V
- 인터페이스: LIN, SWD, uIO, Micro-USB
- 보드 크기: 110mm x 66mm

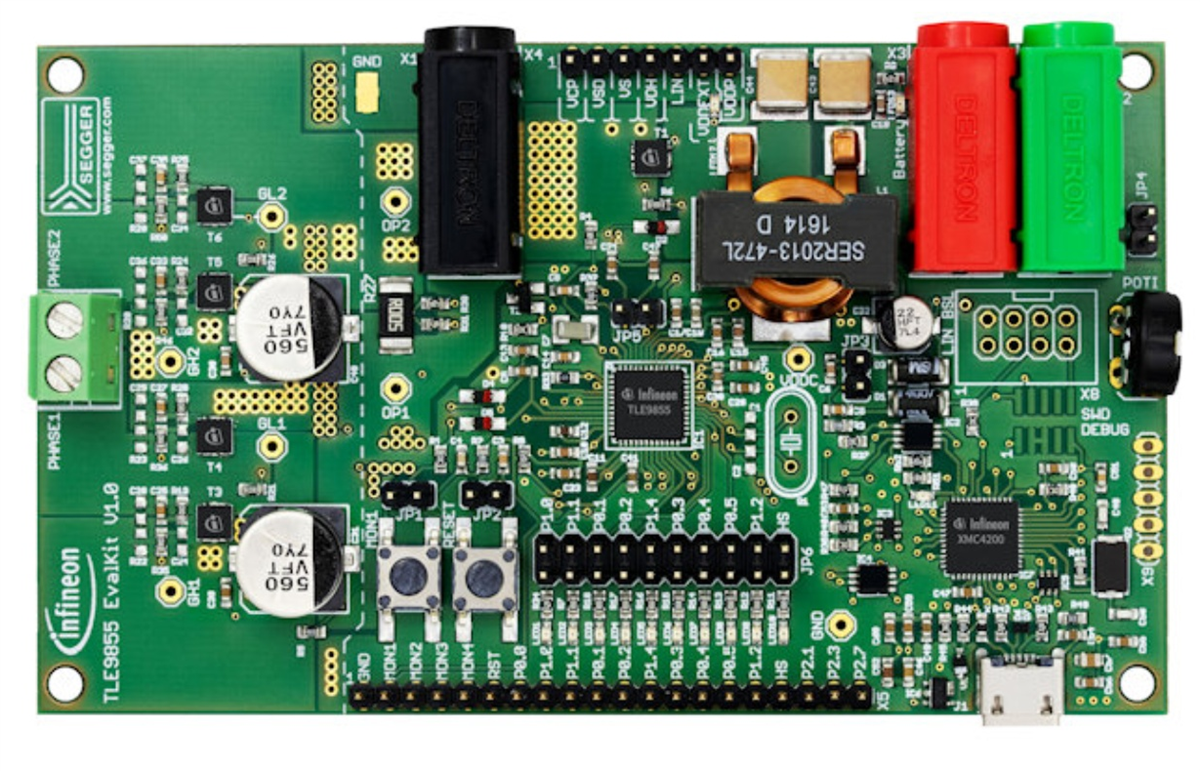

레이아웃
보드 콘셉트
