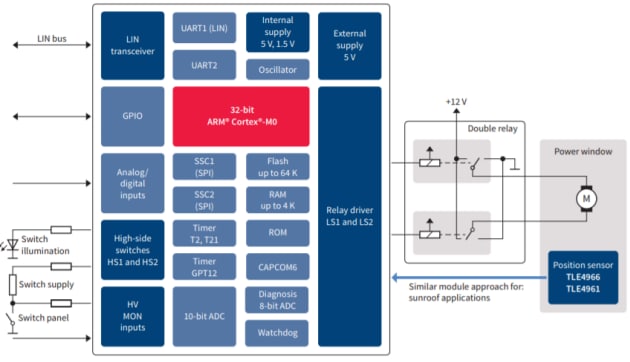

Infineon Technologies TLE984x 모터/계전기 드라이버 IC

Infineon TLE984x 모터/계전기 드라이버 IC 제품군은 계전기 드라이버, 하이 측 스위치, LIN 송수신기 및 차량 배터리 수준에서 작동할 수 있는 전원 공급 시스템과 함께 AARM® Cortex®-M0 마이크로컨트롤러 코어를 통합하고 있습니다.

이 주변기기 세트는 고전압 모니터링 입력 장치 최대 5개, 저전압 입력 장치 6개 및 고전압 입력 장치 2개를 처리할 수 있는 다중화 아날로그 입력 장치 13개와 함께 10비트 ADC로 구성되어 배터리 전압 및 장치 공급 감지용으로 적합합니다. 또한 이 설계 장치에는 전압 및 온도 감시를 위한 다중화 입력 장치 7개와 함께 8비트 ADC가 포함되어 있습니다. TLE984x의 디지털 주변기기에는 다수의 범용 I/O(직렬 인터페이스 및 UART)와 함께 PWM 신호 생성기 장치 및 16비트 타이머가 포함되어 있습니다. 온칩 선형 전압 조정기가 외부 부하를 공급합니다.

TLE984x 제품군 컨셉은 핀 호환 장치를 사용하여 36~64kB 범위의 플래시 메모리로 확장성을 제공합니다. 이는 계전기 또는 PN MOSFET 하프 브리지를 통해 윈도우 리프트, 선루프, 와이퍼, 전기 팬 및 펌프와 같은 다양한 LIN-슬레이브 모터 제어 자동차 애플리케이션을 구동하도록 특별히 설계되었습니다.

특징

ARM® Cortex™ M0 MCU
System clock up to 40MHz
Up to 64kB Flash memory
Up to 4KB RAM
High-Side & Low-Side Switches with PWM capability
5V power supply output
Integrated LIN transceiver compatible with LIN standard 2.2 and SAE J2602 - supports fast programming via LIN

Measurement Unit:
- 8-bit ADC with 7 channels for Voltage and Temperature supervision
- 10-bit ADC with 13 channels (6 Analog Inputs, 5 HV Monitor inputs and battery sense)
On-chip temperature and battery voltage measurement
On-chip oscillator & PLL
AEC Q-100 Qualified
