Infineon Technologies TLE94112ES_RPI_HAT DC 모터 제어 HAT

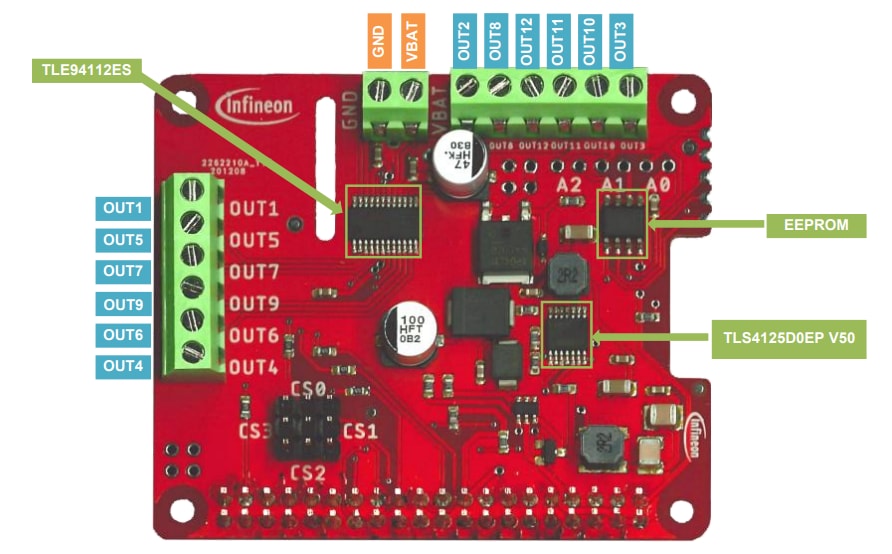

Infineon Technologies TLE94112ES_RPI_HAT DC 모터 제어 HAT는 TLE94112ES를 위한 빠르고 쉬운 평가 플랫폼을 제공합니다. 이 제어 HAT에는 TLE94112ES 및 TLS4125D0EP V50 하프 브리지 드라이버가 장착되어 있습니다.
TLE94112ES_RPI_HAT DC 모터 제어 HAT에는 12 폴드 하프 브리지 드라이버 TLE94112ES가 포함되어 있으며 바로 사용 가능한 소프트웨어 라이브러리와 함께 제공됩니다. HAT에는 라즈베리파이에 전력을 공급할 수 있는 TLS4125D0EP V50 동기식 강압 컨버터도 통합되어 있습니다.
Infineon TLE94112ES_RPI_HAT DC 모터 제어 HAT는 라즈베리파이를 위한 최대 11개의 모터, 저항성 또는 유도성 부하를 연결하여 맞춤형 애플리케이션을 구축합니다.
특징
- 12개의 하프 브리지 전력 출력, 각각 0.9A (최대 3.6A의 조합 가능)
- 5.5~20V의 넓은 입력 전압 범위
- 역극성 보호
- 드라이버는 과열, 과전류, 과전압, 부족 전압으로부터 보호되며 과전류, 과전압, 부족 전압을 진단할 수 있습니다.
- TLS4125D0EP V50에 의한 라즈베리파이 전력 공급
- 제로 클록 진단 기능이 있는 SPI 인터페이스
- 향상된 EMC 성능
- 3가지 다른 주파수(80Hz, 100Hz, 200Hz)를 제공하는 통합 PWM 발생기
애플리케이션
- 자동차 모터 제어: HVAC 플랩 제어
- 다중 모터 애플리케이션
- DC 모터 및 전압 제어식 바이폴라 스테퍼 모터
- 완구
