Infineon Technologies TLE8718SA 스마트 18채널 로우 측 스위치
Infineon Technologies TLE8718SA 스마트 18 채널 로우 측 스위치는 파워 트레인 애플리케이션용으로 설계된 고급 로우 측 스위치입니다. TLE8718SA IC는 고속 제어 및 진단을 위한 MSC(마이크로초 채널) 통신 인터페이스를 갖추고 있습니다. 모든 채널은 과전류/과열로부터 보호되며 유도성 로드 장치를 구동하는 액티브 클램핑 회로를 통해 성능이 개선됩니다. 부하 상태는 SCG(접지 단락), OL(개방 부하) 및SCB(배터리 단락)에 대한 MSC에서 감지할 수 있습니다.
특징
- 23MHz 마이크로초 채널
- 저전압 작동 채널 2개(메인 계전기)
- 액티브 클램핑
- 공급 전압 모니터링
- 양방향 리셋 핀(ABE)
- 인젝터(DIS5_10)를 위한 전용 지연 비활성화
- SCG, OL 및 SCB 진단
- 선택 가능한 과전류 보호(I-제한/스위치 오프)
- 단락 보호(최대 36V)
- 배터리 과전압 보호
- 과열 보호
- 과열 경고
- 정전기 방전(ESD) 보호
- 낮은 무부하 전류 모드(대기 모드)
- 그린 제품(RoHS 준수)
- AEC 인증
애플리케이션
- 엔진 관리
- 저항성 로드 장치 구동(산소 센서 히터, 램프)
- 유도성 로드 장치 구동(솔레노이드, 인젝터, 밸브, 계전기)
- LED 구동
- 메인/시동기 계전기
- 산업용 응용 분야

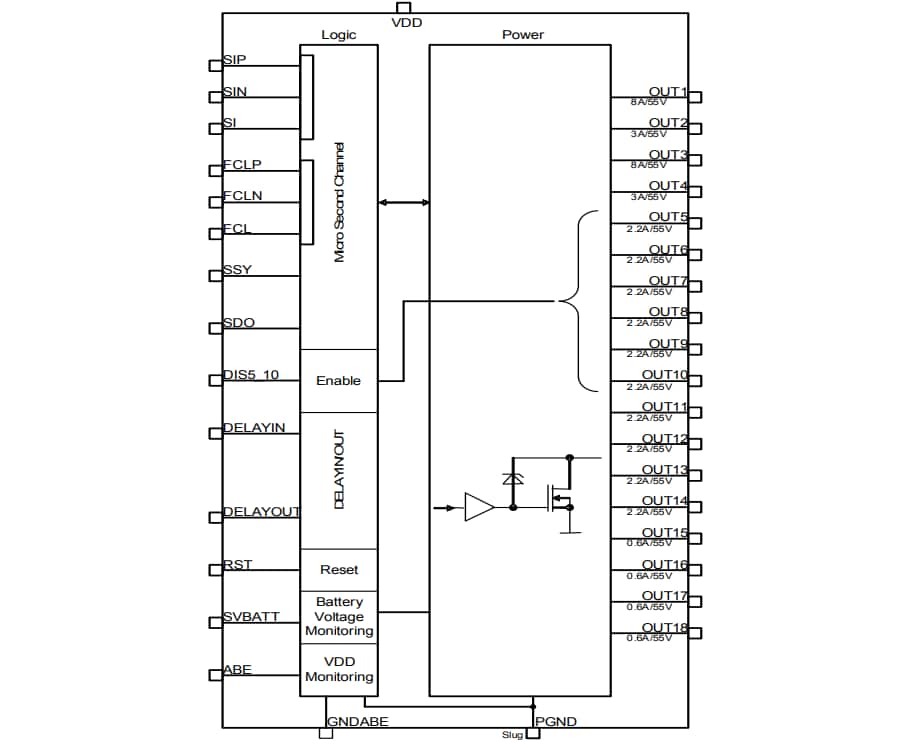

블록 선도
