Infineon Technologies TLE5309D 듀얼 GMR/AMR 각도 센서

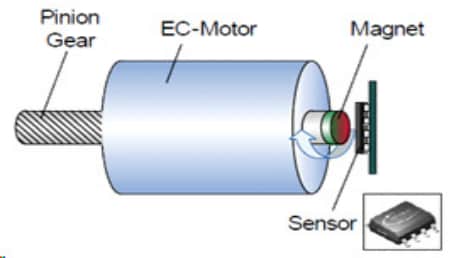

Infineon Technologies TLE5309D 듀얼 GMR/AMR 각도 센서는 아날로그 출력 기능이 있는 다양한 중복 각도 센서입니다. TLE5309D 시리즈는 360도의 전체 각도 범위를 위한 GMR(Giant Magneto Resistance) 센서를 결합한 제품입니다. 이 장치는 한 패키지에서 플립형 구성으로 높은 정밀도를 구현하기 위한 AMR(Anistropic Magneto Resistance) 센서도 있습니다. 회전하는 자기장의 사인 및 코사인 각도 성분은 MR(Magneto Resistive) 소자로 측정합니다. 이 센서는 각각 0~180º(AMR 센서) 및 0~360º(GMR 센서)의 범위에서 자기 각도를 설명하는 아날로그 사인 및 코사인 출력 전압을 제공합니다. 차동 MR 브리지 신호는 자기장 강도에는 독립적이며, 아날로그 출력은 차동 또는 단일 종단 애플리케이션용으로 설계되었습니다. 출력 전압은 센서와 동일한 전원을 전압 레퍼런스로 사용하여 A/D 컨버터의 다이내믹 레인지를 사용하도록 설계되었습니다. 두 센서 IC는 모두 별도의 전원 및 접지 핀으로 독립적으로 전력 공급을 받습니다.
