Infineon Technologies TLE5109 아날로그 AMR 각도 센서
Infineon Technologies TLE5109 아날로그 AMR 각도 센서는 MR(Magento Resistive) 요소로 사인 및 코사인 각도 구성 요소를 측정하여 자기장의 방향을 감지합니다. 이 센서는 0~180°까지의 자석 각도를 나타내는 아날로그 사인 및 코사인 출력 전압을 제공합니다. 이 아날로그 AMR 각도 센서에는 상단 및 하단 센서를 위한 별도의 전원 공급이 있으며 낮은 소비 전류와 빠른 시동 기능을 제공합니다. 이 AMR 각도 센서는 MR 기반 감지 원리로 인한 간극 변동에 영향을 받지 않으며 RoHS 규격을 준수합니다. TLE5109 아날로그 AMR 각도 센서는 -40~125°C의 온도 범위에서 작동합니다. 일반적으로 BLDC 모터, 페달, 회전식 스위치, 밸브 또는 플랩 위치 감지 및 SAS(스티어링 각도 감지)에 사용됩니다.
특징
- AMR 기술이 적용된 단일 및 이중 다이 센서
- 상단 및 하단 센서를 위한 별도의 전원 공급 핀
- 낮은 소비 전류 및 빠른 시동
- 3.3V 또는 5V 공급 전압을 제공하는 회로에 최적화된 출력 진폭
- 자동차에 대한 Q100 인증
- 180°(AMR) 비접촉 각도 측정
- 차동 또는 단일 종단 애플리케이션을 위한 사전 증폭된 출력 신호
- MR 기반 감지 원리 덕분에 공극 변화에 대한 내성을 갖춤
- 높은 정확도, AMR 센서의 경우 일반적으로 0.1° 전체 각도 오차
- 친환경 제품(RoHS 규격 준수)
사양
- -40~125°C 작동 온도 범위
- 4.7nF 부하 정전용량
애플리케이션
- BLDC 모터
- 페달 및 회전식 스위치
- 밸브 또는 플랩 위치 감지
- SAS(스티어링 각도 감지)

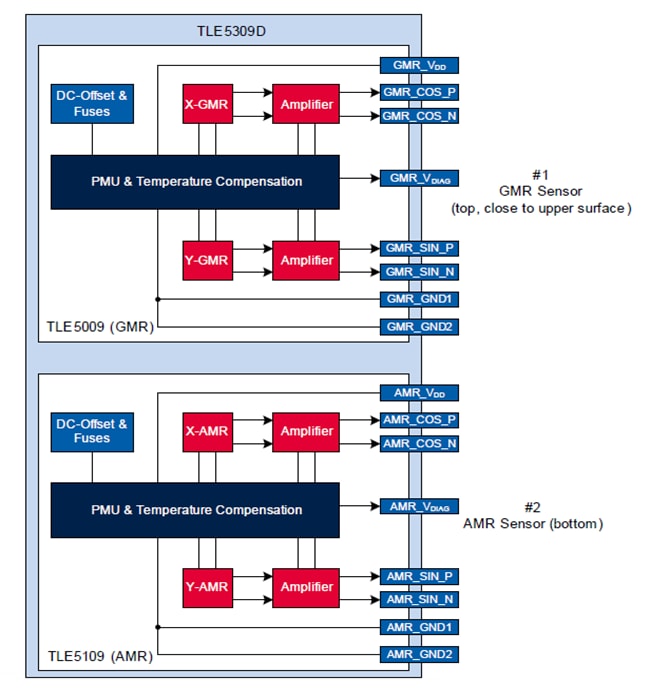

블록 선도
핀 다이어그램
