Infineon Technologies TLE4999C8 프로그래밍 가능 홀 센서
Infineon Technologies TLE4999C8 프로그래밍 가능 홀 센서는 버스 가능 디지털 SPC(단락 PWM 코드) 인터페이스를 갖춘 이중 채널입니다. TLE4999C8의 두 채널은 칩에 하나의 다이에 통합되어 있습니다. 매우 정확한 측정 채널(메인 및 서브)을 사용하여 시스템 레벨에서 신뢰성 검사를 수행할 수 있으므로 높은 진단 범위를 지원합니다.
Infineon Technologies TLE4999C8 프로그래밍 가능 홀 센서는 넓은 온도 범위와 수명에 걸쳐 최고의 정확도를 제공합니다. 이는 통합 디지털 온도 및 응력 보상에 의해 달성됩니다.
특징
- 하나의 칩에 고도로 정확한 중복 홀 측정 채널(메인 및 서브) 2개 통합
- 최대 ASIL D 안전 요구 사항을 위해 ISO 26262(first edition 2011) 안전 요소를 준수하도록 설계됨
- 시스템 레벨에서 메인 및 서브 신호의 유효성 검사를 통한 높은 진단 적용 범위
- 500µs 이내에 메인 및 서브 신호를 전송하기 위한 최소 0.5µs의 단위 시간을 갖는 고속 디지털 SPC 인터페이스
- 하나의 데이터 라인에서 최대 4개의 센서 IC를 위한 버스 기능
- CRC 및 롤링 카운터로 보호되는 12/14/16비트 출력 신호 선택 가능
- 얇은 8핀 SMD 단일 센서 패키지
- -40~125°C 자동차 작동 온도 범위
- 디지털 온도 및 응력 보상
- VDD, GND 및 OUT 핀을 위한 역극성 및 과전압 보호
- EEPROM에서 독립적으로 프로그래밍 가능한 메인 및 서브 채널
- 최대 9개의 멀티포인트 보정
- 프레임홀더 메커니즘
- 출력 핀의 단일 와이어 SICI 프로그래밍 인터페이스
- EEPROM에서 16비트 사용자 구성 가능 ID 2개
애플리케이션
- 전위차계의 강력한 교체
- 최고의 정확도 요구 사항을 가진 자동차 및 산업용 애플리케이션에서 선형 및 각도 위치 감지
- 안전
- 페달 위치
- 스로틀 위치
- 스티어링 토크 감지

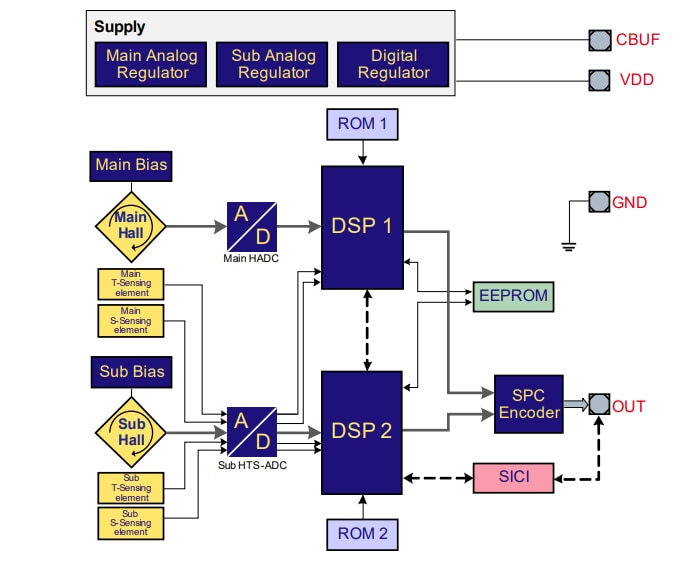

블록 선도
