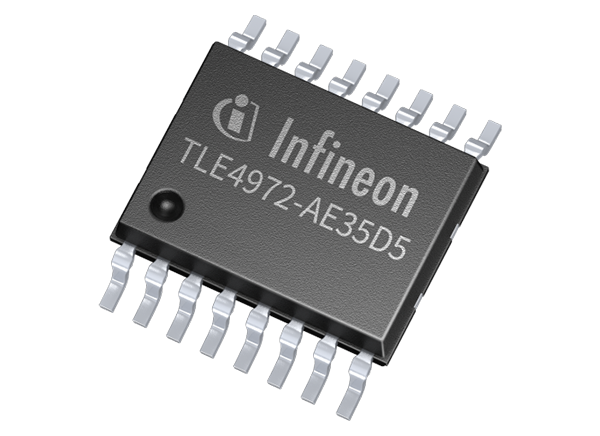

Infineon Technologies TLE4972 XENSIV™ 자기 코어리스 전류 센서
Infineon Technologies TLE4972 XENSIV™ 자기 코어리스 전류 센서는 측정된 전류에 비례하는 센서 신호와 과전류 감지 핀 2개를 통합합니다. TLE4972는 차동 측정 원리를 사용하여 표류 필드에 대해 견고하며 전류 EMC에 취약한 측정에 이상적입니다.
Infineon TLE4972 디지털 지원 아날로그는 강력한 홀 기술과 함께 독점적인 디지털 스트레스 및 온도 보상으로 인해 온도 및 수명 전반에 걸쳐 탁월한 안정성을 제공합니다. 자기 센서의 코어리스 센서 설계는 일반적으로 자속 농도를 위해 철심을 사용하는 센서에서 발생하는 포화 및 히스테리시스와 같은 부작용을 방지합니다.
AEC Q100 및 ISO 26262 안전 요소에 따라 이 센서는 ASIL B까지의 안전 요구 사항에 대해 인증되었습니다. 이 요구 사항은 트랙션 인버터 및 배터리 메인 스위치와 같은 안전에 중요한 애플리케이션을 지원합니다.
이 센서는 외부 전류 레일 개념으로 인해 48V 및 고전압 애플리케이션에 사용하기에 적합한 PG-TDSO-16 패키지로 제공됩니다.
특징
- 고정밀, 확장 가능한 DC 및 AC 전류 감지
- 제품 수명 동안 온도 대해 매우 낮은 감도 오류
- 제품 수명 동안 온도에 대해 우수한 오프셋 안정성
- 높은 대역폭으로 빠른 응답 시간과 낮은 위상 지연 제공
- 차동 센서 원리로 우수한 포유자계 억제 보장
- 임계값을 구성할 수 있는 독립적이고 신속한 과전류 감지(OCD) 핀 2개가 전원 회로(표준 0.7µs)에 대해 신속한 보호 메커니즘 구현
- 고전류 애플리케이션을 위해 최대 31mT까지 확장
- 소형 폼 팩터로 삽입 저항 및 전력 손실 감소
- 구성 가능한 아날로그 출력 작동 모드(측정에 따라 완전 차동, 반차동 또는 단일 종단, 단방향 및 양방향)
- 공급 전압 3.1~3.5V
- ISO 26262 안전 요소에 따라 ASIL B까지의 안전 요구 사항
- 다양한 배선 방법에서 최적의 시스템 통합을 위해 다양한 패키지 솔루션
애플리케이션
- 자동차 전기 드라이브
- 보조 드라이브
- 전류 모니터링
- 과부하 및 과전류 감지
- 자동차 파워 트레인
- 배터리 메인 스위치
- 보드 내장형 충전기

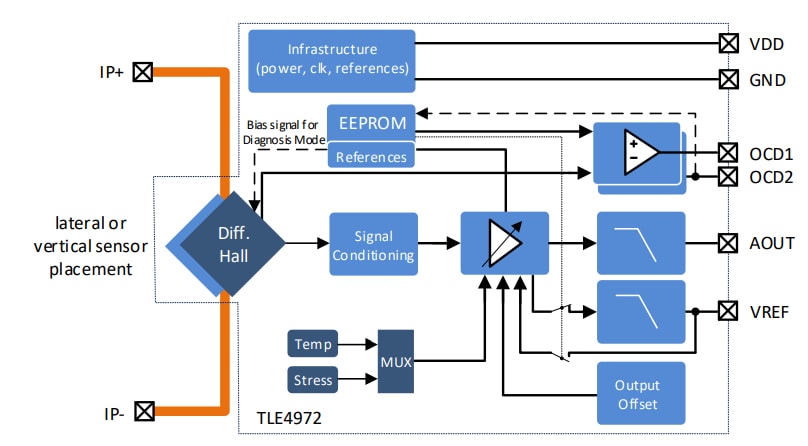

블록 선도
관련 보드
Infineon Technologies R 48V BATT SWITCH10 기준 보드
자동차 48V 배터리용 최대 300A의 공기 냉각식 고전류 보호 스위치를 시연합니다.
게시일: 2021-10-21
| 갱신일: 2022-06-28
