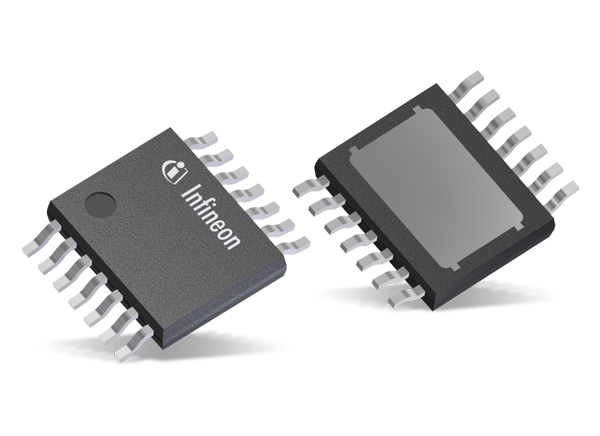

Infineon Technologies TLD2252-2EP LITIX™ Basic+ 하이 측 드라이버 IC
Infineon TLD2252-2EP LITIX™ Basic+ 하이 측 드라이버 IC는 출력단을 통합하고 있으며 최대 120mA의 전류로 LED 를 제어하도록 설계되었습니다. TLD2252-2EP는 일반적인 자동차 애플리케이션에서 전체 시스템 열 특성에 의해 제한되지 않더라도 최대 100mA 이상의 전류로 체인당 3개의 빨간색 LED(총 6개의 LED)를 구동할 수 있습니다. 출력 전류는 부하 및 공급 전압 변화와는 무관하게 외부 레지스터 또는 기준 소스에 의해 제어됩니다.
특징
- 추가로 저렴한 전류 소스로 LED를 구동하도록 최적화된 통합 및 보호 출력단(전류 소스)을 갖춘 듀얼 채널 장치
- 저비용을 위해 최적화됨, RCL(Rear Combination Light)의 "정지"/"테일" 기능과 결합
- 다양한 기능에 대한 광도 제어를 향상시키기 위한 비대칭 출력단
- 높은 출력 전류(최대 120mA)
- 슬립 모드에서 매우 낮은 전류 소비
- 채널이 "꺼진" 경우 매우 낮은 출력 누설 제공
- 고장 시 낮은 전류 소비
- 저전력 레지스터를 통한 독립적인 출력 전류 제어
- LITIX™ Companion 다이렉트 드라이브가 지원하는 추가 출력 전류 요구
- 매우 높은 정확도로 디지털 디밍을 지원하는 PWM 엔진
- 지능형 오류 관리: 외부 레지스터 1개만으로 최대 16개의 장치가 공통 오류 네트워크를 공유할 수 있음
- 역 극성 보호 기능으로 외부 부품을 줄일 수 있으며 배터리/입력 전압이 낮을 때 시스템 성능을 향상시킴
- 과부하 보호
- 넓은 온도 범위: -40°C <TJ <150°C
- 외부 저전력 레지스터를 통한 출력 전류 제어
- 친환경 제품(RoHS 규격 준수)
애플리케이션
- 기능별 공유 및 분리된 LED로 비용 효율적인 "중지"/"테일" 기능 구현
- 방향 지시기
- 위치, 안개, 후방 조명 및 측면 마커
- 와이핑 표시기 및 "환영/작별 인사" 기능과 같은 애니메이션 조명 기능
- 주간 주행등
- 주변 조명(RGB 색상 제어 포함), 조명 및 대시 보드 조명과 같은 실내 조명 기능
- 산업용 애플리케이션 및 계측을 위한 LED 표시등

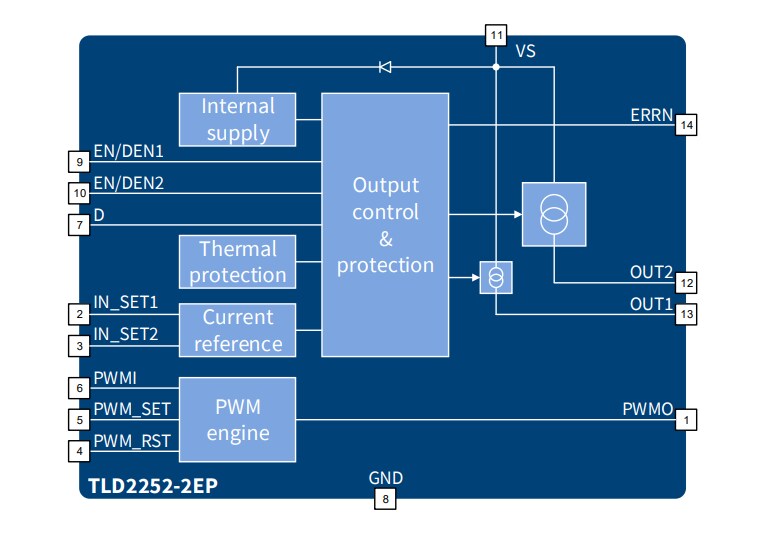

블록 선도
