Infineon Technologies REF_WINLIFT_TLE9855 레퍼런스 설계 장치
Infineon Technologies REF_WINEFT_TLE9855 레퍼런스 설계 장치는 2상 자동차 윈도우 리프트 시스템용으로 설계되었습니다. REF_WINLIFT_TLE9855 레퍼런스 설계 장치는 TLE9855QX H-브리지 MOSFET 드라이버 IC, MOTIX™ DC 모터 컨트롤러 및 TLE4966G 홀 효과 센서를 통합합니다. 또한 S308 패키지의 4개의 MOSFET이 DC 모터를 구동하여 표준 윈도우 리프트 구현 계전기를 대체합니다. Infineon REF_WINLIFT_TLE9855 레퍼런스 설계 장치는 12V의 배터리 전압으로 최대 200W의 부하를 구동할 수 있습니다.
특징
- EMC 및 보드 크기를 위한 기준
- 최적화된 BOM 및 PCB 크기
- 최대 200W의 전력 용량
- 디버그 연결용 SWD 포트
- LIN, 패널 및 모니터링 커넥터
- 2레이어 구리가 있는 고온 FR4 PCB
- 소형 90mm x 55mm PCB 크기
- 다음을 포함한 광범위한 문서:
- 레이아웃 파일
- 설계 가이드
- 계통도
- 시작 가이드
- 하드웨어 설계 지침
- EMC 보고서
애플리케이션
- 윈도우 리프트
- 12V 애플리케이션용 200W DC 모터
- 자동차 윈도우
관련 제품
Infineon Technologies TLE985x H-브리지 MOSFET 드라이버 IC
ARM® Cortex® M0 코어를 NFET 드라이버와 통합하고 있는 단일 칩 2상 모터 드라이버입니다.
Infineon Technologies 20~40V N채널 자동차 MOSFET
자동차 애플리케이션용 AEC-Q101 인증 MOSFET은 다양한 패키지 유형으로 제공됩니다.
Infineon Technologies TLE4966 홀 센서
방향 감지 및 인덱스 계수를 위한 2개의 집적 및 보정 센서 엘리먼트가 있습니다.

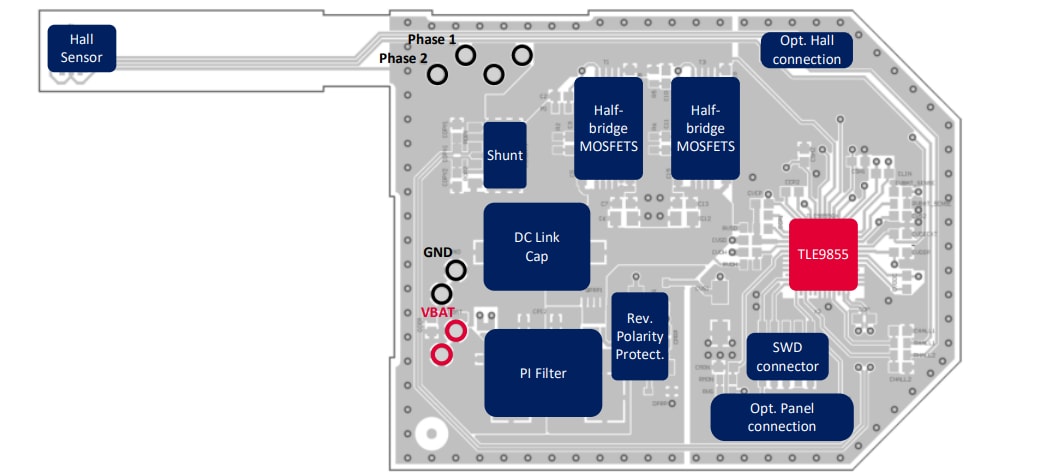

블록 선도

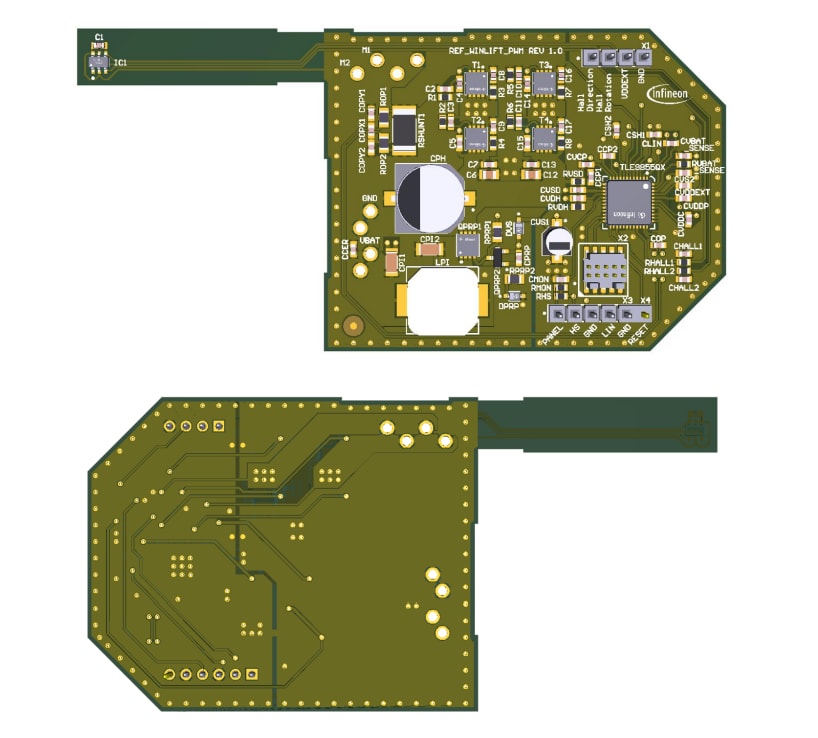

PCB 레이아웃
게시일: 2022-06-06
| 갱신일: 2022-06-23
