Infineon Technologies PSOC™ 제어 C3M5 듀얼 벅 평가 키트
Infineon Technologies PSOC™ 제어 C3M5 듀얼 벅 평가 키트(KITPSC3M5DP1)는 PSC3M5FDS2AFQ1을 탑재한 디지털 전력 제어 카드와 24V 입력 및 5V 출력을 지원하는 듀얼 벅 전원 보드로 구성됩니다. 이 사용하기 쉬운 키트는 엔지니어가 이중 벅 구성으로 디지털 전력 제어 애플리케이션을 학습하고 테스트하도록 지원하기 위해 설계되었습니다. Infineon Technologies KITPSC3M5CC1 제어 카드는 절연형 온 보드 디버거를 갖추고 있어 플러그 앤 플레이 환경을 제공합니다.
특징
- 전압 제어 모드 (VCM) 기본
- 피크 전류 제어 모드 (PCCM)
- 다상 동기식 강압 컨버터
- 최대 4개의 벅 채널 가능
- 2개의 온보 드 변수 및 과도 부하
- 보드 플롯 측정 준비
- 강압 컨버터 세부 정보를 위한 검사 포인트
- 전원 led, 동작 LED, 결함 led
- 24VDC 어댑터
- 전체 소프트웨어 에코 시스템 ModusToolBox™
- 코드 예제 시작 코드 개발
- 듀얼 벅 평가
- 2 차 듀얼 벅 보드 연결
애플리케이션
- 재생가능 에너지
- PV 인버터
- LEV
- EV 충전
- 스마트 홈 및 가전제품
- 전원 및 원예 도구
- 잔디 깎는 로봇
- 가정용 로봇
- 주거용 에어컨 ODU
- 대형 및 중형 가전제품 드라이브
- 산업용 모터 제어
- 범용 드라이브
- 서보 드라이브
- 상업용 에어컨 /HVAC
- 로봇 공학
- 서버 및 통신
- 통신 PSU
- 서버 PSU
- 워크스테이션 PSU
키트 구성품
- 듀얼 벅 평가 보드
- PSOC 제어 C3M5 디지털 전력 제어 카드
- USB Type-A – USB Type-C® 케이블
- 24VDC 전원 어댑터
- 빠른 시작 가이드

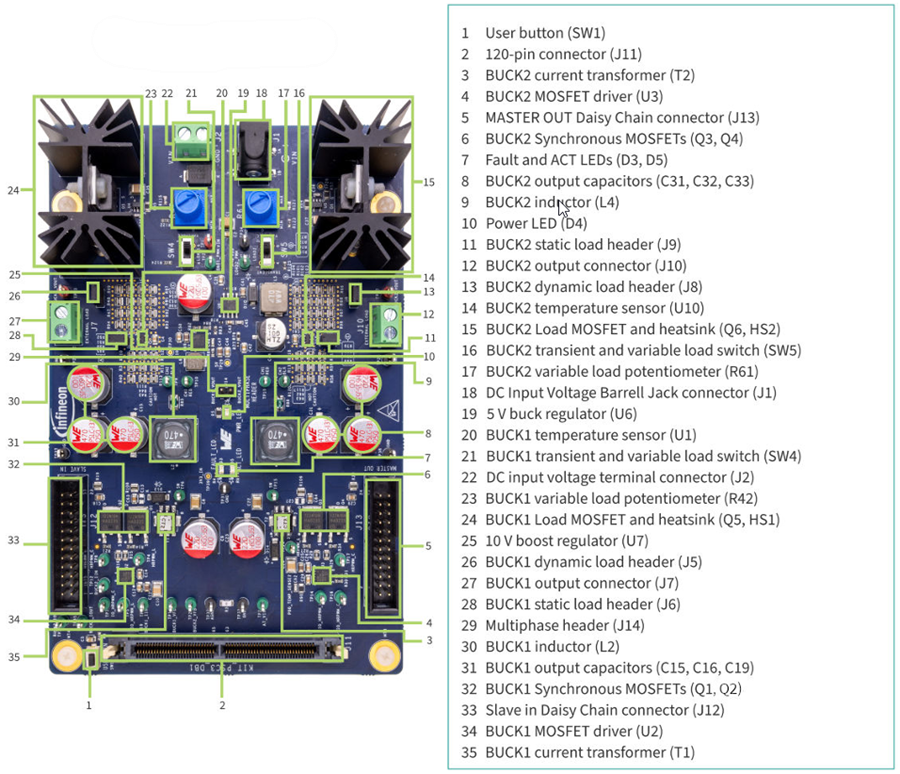

듀얼 벅 보드 세부 정보
관련 마이크로컨트롤러
Infineon Technologies PSOC™ Control C3 마이크로컨트롤러
Arm® Cortex®-M33을 사용하여 실시간 제어를 사용하는 모터 제어 애플리케이션을 위한 차세대 MCU입니다.
개발 도구
Infineon Technologies PSOC™ 제어 C3M5 디지털 전력 제어 카드
이 평가 보드는 엔지니어가 디지털 전력 제어 애플리케이션을 테스트하는 데 도움이 되도록 설계되었습니다.
Infineon Technologies PSOC™ 제어 C3 독립 듀얼 벅 보드 키트
컨트롤러 카드가 없는 KIT_PSC3M5_DP1 키트의 듀얼 벅 전원 보드입니다.
