Infineon Technologies ISO2H823V ISOFACE™ 갈바닉 하이 측 스위치
Infineon ISO2H823V ISOFACE™ 갈바닉 절연 하이 측 스위치는 산업 제어 애플리케이션을 위한 새로운 진단 표준을 설정합니다. ISO2H823V는 통합 2.5kV 갈바닉 절연을 제공하므로 강화 절연에 대한 IEC 61131-2 요구 사항을 충족합니다. 8개 채널 각각은 개방 부하(액티브 모드-드라이버 켜짐 및 비활성 모드-드라이버 꺼짐), VB(Vbb 측 단락), 과전류(= 접지 측 단락) 및 과열을 포함한 5중 진단 모니터링 기능을 구비하고 있습니다.
특징
- 인터페이스 3.3V CMOS 작동 호환
- 병렬/직렬 µC 인터페이스
- 통합된 진단 기능:
- 출력 채널당 진단 피드백을 위한 5가지 다른 유형
- 글로벌 수준에서 5가지 진단 피드백 유형
- 공통 출력 비활성화 핀
- 공통 오류 표시 핀
- 하이 측 스위치에서 저지터 스위칭 온/오프를 달성하기 위한 재동기화
- 높은 공통 모드 과도 내성
- 단락 보호를 위한 액티브 출력 전류 제한
- 역방 향 출력 전압 보호
- 자동 재시작 및 히스테리시스를 이용한 부족전압 차단
- 채널당 최대 150mJ 에너지의 유도 부하를 전환하기 위한 통합 클램핑
- 열 셧다운 및 채널당 진단 기능(자동 재시작 기능 제공)
- 24V 시스템을 위해 고안된 VBB범위: 11~35V
애플리케이션
- 산업용 애플리케이션을 위한 절연 스위치:
- PLC, 분산 제어 시스템, 산업용 PC 및 로봇
- 모든 유형의 저항, 유도 및 용량성 부하
- 24V DC 애플리케이션을 위한 µController 호환 전원 스위치
- 솔레노이드, 계전기 및 저항성 로드 장치용 드라이버

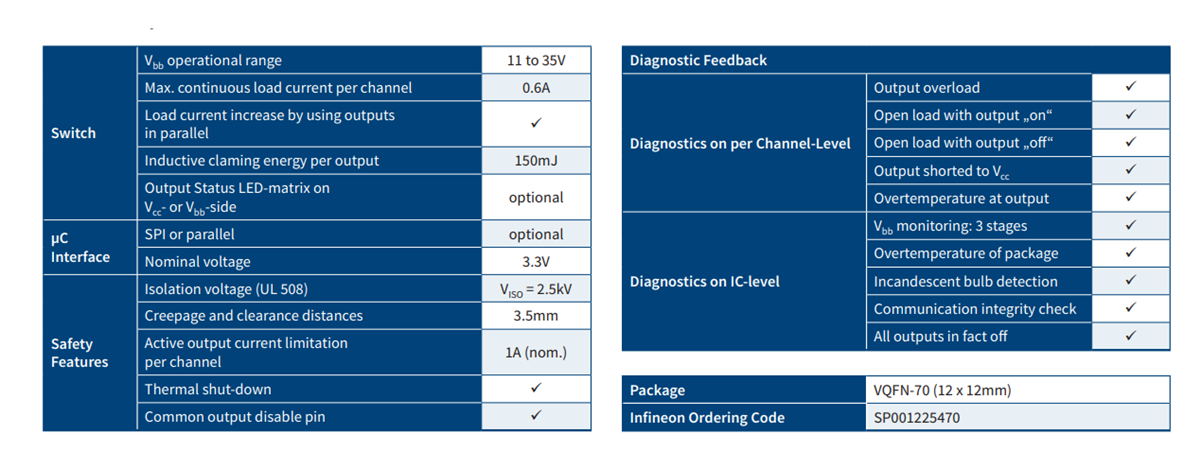

주요 특징 개요
일반 애플리케이션
Additional Resources
Development Tools
Infineon Technologies ISO2H823V2.5 평가 보드
ISO2H823V 패키지로 제공되는 PG-VQFN70-2의 성능을 평가하기 위한 플랫폼.
Infineon Technologies EVAL_ISO2H823V2.5_B 평가 보드
ISOFACE™ ISO2H823V2.5 갈바닉 절연 8채널 하이 사이드 스위치를 평가합니다.
게시일: 2019-12-10
| 갱신일: 2024-02-09
