Infineon Technologies IDP2303A/IDP2308 컨트롤러
Infineon Technologies IDP2303A/IDP2308 디지털 다중 모드 PFC + LLC 콤보 컨트롤러는 플로팅 하이 측 드라이버와 시동 셀을 통합하고 있습니다. 이 장치에는 다중 모드 작동을 위한 디지털 엔진이 포함되어 있어 전체 부하 범위에서 고효율을 발휘합니다. IDP2303A/IDP2308은 포괄적이고 구성 가능한 보호 기능을 구현합니다.
Infineon IDP2303A/IDP2308 컨트롤러는 HV 시동 셀과 고급 버스트 모드를 결합하여 낮은 대기전력을 제공합니다. 또한 OTP(일회성 프로그래밍) 장치가 통합되어 있어 설계 입력 단계를 용이하게 하는 데 도움이 되는 구성 가능한 매개변수 세트를 제공합니다.
IDP2303A는 로우 핀 카운트 DSO-16 패키지로 제공되는 반면, IDP2308은 DSO-14 패키지로 제공됩니다. 최소한의 외부 구성 요소만 필요합니다.
특징
- 다중 모드 PFC
- 구성 가능한 PFC 게이트 드라이버
- 동기식 PFC 및 LLC 버스트 모드 제어
- 구성 가능한 비선형 LLC VCO 곡선
- 구성 가능한 소프트 스타트
- HV 핀을 통한 VAC 입력 전압 감지 및 x 캡 방전
애플리케이션
- LCD-TV 75~300W
- 범용 SMPS

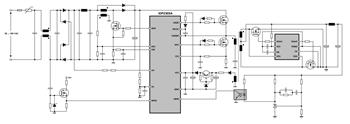

일반 애플리케이션
블록 선도
