Infineon Technologies EiceDRIVER™ 강화 절연 게이트 드라이버 IC
Infineon Technologies EiceDRIVER 강화 절연 게이트 드라이버 IC는 Si 및 SIC MOSFET 및 GaN HEMT 전원 스위치를 구동하기 위한 이중 채널 절연 게이트 드라이버 IC입니다. 이 장치는 8mm 입력-출력 연면 거리를 갖는 DSO 패키지로 제공되며 온 칩 CT(코어리스 변압기) 기술을 활용하여 강화된 절연 기능을 제공합니다.
14핀 DSO 패키지로 제공되는 Infineon 2EDRx259X 및 2EDRx258X 변형 제품은 채널 간 연면 거리를 증가시킵니다. 2EDRx259X 및 2EDRx258X는 버스 전압이 더 높거나 오염도가 높은 애플리케이션에 사용하기에 이상적이며 일반적으로 PCB 라우팅을 용이하게 할 수 있습니다. 모든 버전은 선택적 STP(Shoot-Through Protection) 및 DTC(Dead Time Control) 기능을 제공합니다. 이 기능을 사용하여 데드 타임을 구성할 수 있는 이중 채널 로우 측, 이중 채널 하이 측 또는 하프 브리지 게이트 드라이버로 작동할 수 있습니다. 탁월한 CMTI(공통 모드 과도 내성), 낮은 부품 간 스큐 및 빠른 신호 전파를 갖춘 EiceDRIVER 강화 절연 게이트 드라이버 IC는 고속 스위칭 전력 변환 시스템에 사용하기에 탁월합니다.
특징
- Si 및 SIC MOSFET 및 GaN HEMT 전원 스위치용 2채널 절연 게이트 드라이버
- 우수한 안정성(+9/-5ns)을 갖춘 빠른 입력-출력 전파(38ns)
- 5A/9A 소스/싱크의 강력한 출력단
- VDDA/B <UVLO를 위한 빠른 출력 클램핑
- 빠른 UVLO 복구 시간(2μs 미만)
- 4V, 8V, 12V, 15V의 VDDA/B UVLO 옵션 4개
- 150V/ns 초과 CMTI
- 16/14핀 300 mil DSO 패키지로 제공
애플리케이션
- 서버, 통신 SMPS
- EV 오프 보드 충전기
- 저전압 드라이브 및 전동 공구
- 태양광 마이크로 인버터, 태양광 옵티마이저
- 산업용 전원 공급 장치(SMPS, 주거용 UPS)
부품 비교

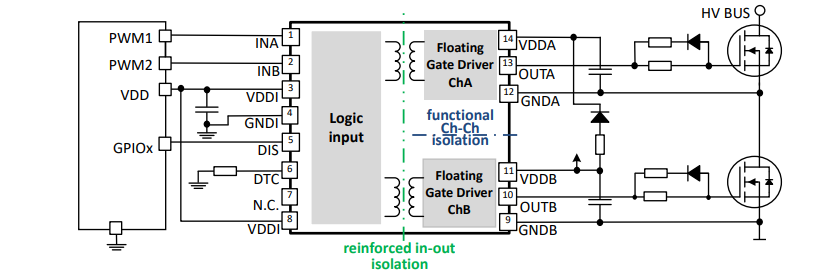

애플리케이션 다이어그램
블록 선도
