Infineon Technologies EZ-PD™ CCG7SC USB-C PD 및 DC-DC 컨트롤러
Infineon Technologies EZ-PD™ CCG7SC 단일 포트 USB-C™ Power Delivery 및 DC-DC 컨트롤러는 단일 및 다중 포트 충전 애플리케이션을 위해 고도로 통합되어 있습니다. EZ-PD CCG7SC는 USB-C 및 PD 사양을 준수합니다. Infineon PD 솔루션(DC-DC 컨트롤러 포함)에는 온칩 32비트 ARM® Cortex®-M0 MCU가 포함되어 있어, PWM, I2C 및 SPI를 사용하여 소스 정책 관리, 부하 공유 및 시스템 주변 장치 제어와 같은 맞춤형 기능을 구현할 수 있습니다.
특징
- USBPD
- USBPD 포트 1개 지원
- PPS(프로그래밍 가능 전원 공급 장치) 모드를 포함한 USBPD 3.1 지원
- 확장된 데이터 메시징
- Type-C
- 구성 가능 저항기 Rp 및 Rd
- VBUS 프로바이더 NFET 게이트 드라이버
- 통합 100mW VCONN 전원 공급 및 제어
- 벅 부스트 컨트롤러 1개, 150~600kHz 스위칭 주파수
- 4.5~24V 입력, 40V 허용
- 3.3~21.5V 출력
- PPS의 경우 20mV 전압 및 50mA 전류 단계
- 선택 가능한 PSM(펄스 스키핑 모드) 및 FCCM(강제 연속 전도 모드) 지원
- 소프트 스타트 지원
- 낮은 EMI를 위한 프로그래밍 가능한 확산 스펙트럼 주파수 변조
- 시스템 레벨 장애 보호
- 온 칩 VBUS OVP(과전압 보호), OCP(과전류 보호) 및 UVP(부족 전압 보호)
- VBUS-CC 단락 보호
- UVLO(부족 전압 로크아웃)
- 통합 ADC 회로 및 내부 온도 센서를 통해 과열 보호 지원
- 외부 서미스터를 사용하여 커넥터 및 보드 온도 측정 지원
- 레거시/독점 충전 블록 1개, Qualcomm QC 2.0/3.0/4.0/5.0, Apple 충전 2.4A, Samsung AFC(적응형 고속 충전) 및 USB BC 1.2 지원
- 32비트 MCU 서브시스템
- 48MHz Arm® Cortex®-M0 CPU
- 128KB 플래시
- 16KB SRAM
- 32KB ROM
- 주변기기 및 GPIO
- GPIO(과전압 GPIO 2개 포함) 최대 13개
- 8비트 ADC 2개
- 16비트 타이머/카운터/PWM(TCPWM) 8개
- 통신 인터페이스용 SCB 3개(I2C/SPI/UART/LIN)
- 외부 클록이 필요 없는 통합 발진기
- 전력 공급
- 4~24V 입력(40V 허용 오차)
- 3.3~21.5V 출력
- 75mA에서 5V를 지원하는 통합 LDO
- -40~+105°C의 확장된 산업 온도 범위를 제공하는 40핀 QFN(6mm x 6mm) 패키지
애플리케이션
- USB-C 다중 포트 충전기 및 어댑터
- USB-C 도킹다운 스트림 페이싱 포트
- 무선/PD 충전기
- CLA(시거잭 어댑터)

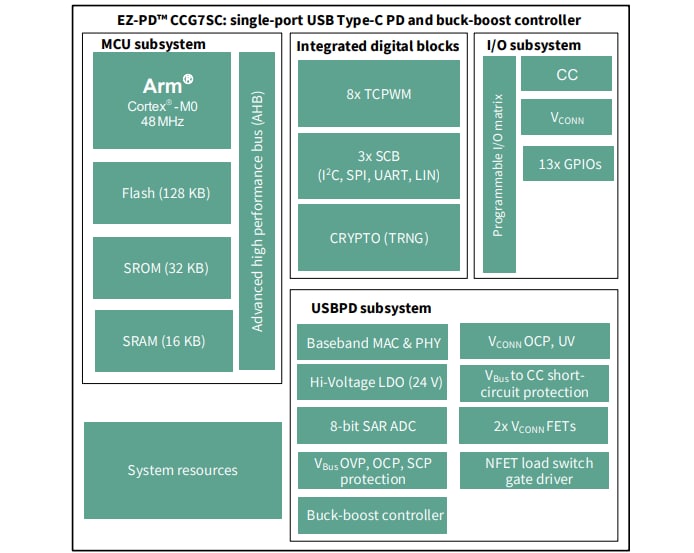

로직 블록 선도

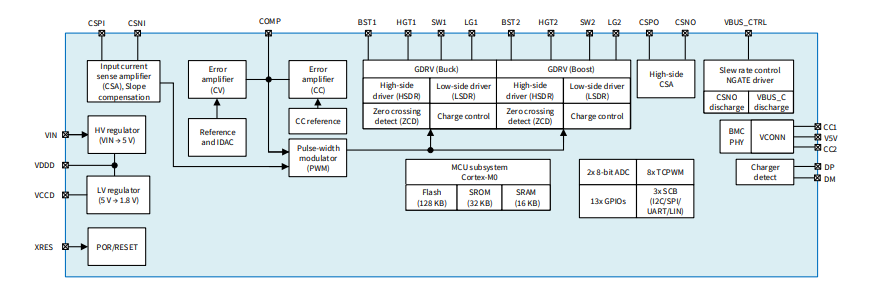

기능 블록 선도
벅 부스트 계통도(외부 구성 요소 포함)
