Infineon Technologies 6,500V IGBT 모듈
Infineon Technologies 6,500V IGBT 모듈은 트렌치/필드스톱 IGBT3 및 이미터 제어 3 다이오드가 있는 XHP™3 225A 이중 IGBT 모듈입니다. 6,500V IGBT 모듈은 높은 동적 견고성, 낮은 VCEsat 및 트렌치 IGBT 3을 포함한 여러 가지 전기적 특징을 제공합니다. Infineon 6,500V IGBT 모듈은 10.4kV AC 10s의 향상된 절연 성능을 제공하는 패키지로 제공됩니다.
특징
- 전기적 특징
- 높은 동적 견고성
- 낮은 VCEsat
- 트렌치 IGBT 3
- 기계적 특징
- CTI가 600을 초과하는 패키지
- 10.4kV AC 10s의 향상된 절연 성능을 제공하는 패키지
- 증가된 열 순환 능력을 위한 AlSiC 베이스 플레이트
- Tstg = -55°C까지 확장된 보관 온도
- 높은 연면 거리 및 간극 거리
- EN45545-2 "철도 차량의 화재 보호"의 분류 R23(HL3) 규격을 준수하는 하우징 재료
애플리케이션
- 트랙션 드라이브
- 중전압 변환기

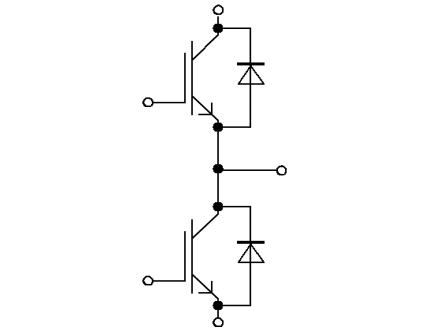

회로도
