Infineon Technologies 2ED020I12FA 평가 키트

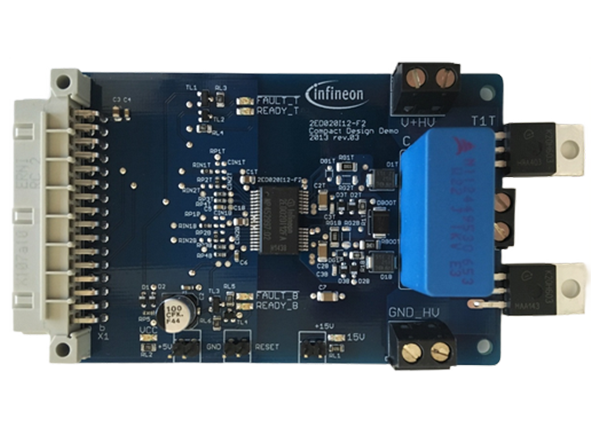

Infineon Technologies2ED020I12FA 평가 키트는 Infineon IGBT 게이트 드라이버 2ED020I12-F2의 기능과 주요 특징을 시연하는 데 사용됩니다. 이 보드는 Infineon에서 샘플 수량으로 제공됩니다. EVAL_2ED020I12-F2에는 Infineon IGBT 게이트 하프 브리지 드라이버 2ED020I12-F2 1개와 Infineon IGBT IKP20N60H3 2개가 포함되어 있습니다.
특징
- Infineon 게이트 드라이버의 코어리스 변압기 기술에 의한 갈바닉 절연
- 게이트 2ED020I12-F2은 기본 절연에 적함
- 지정된 연면 거리에 의한 하프 브리지 내부 절연
- 단락 보호
- 부족 전압 록아웃
- 액티브 밀러 클램프
- 하이측 IGBT를 위한 부트스트랩 기능
- 5V 디지털 공급용, 15V 전원, 리셋, 고전압 공급 장치, 외부 부하용 커넥터
- 하이 및 로우 측 드라이버용으로 분리된 5V 전원, 15V 전원, 준비 및 결함 LED 상태
- DC 링크 캐피시터

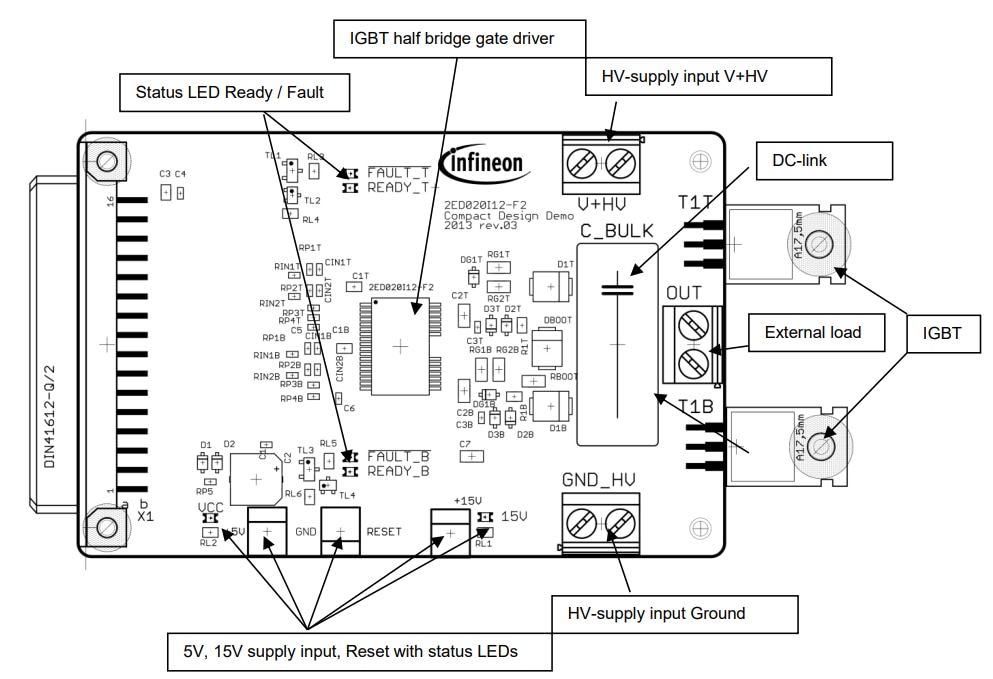

설계 특징
