Infineon Technologies USB-C PAG1 솔루션
Infineon Technologies USB-C PAG1 솔루션은 AC-DC 전력 애플리케이션에 사용되고 통합 USB PD(Power Delivery), 컨트롤러를 갖추고 있습니다. 이를 통해 OEM은 USB-C 충전기를 위한 안정적이고 효율적이며 비용 효율적인 전원 어댑터를 구축할 수 있습니다. PAG1은 기본 시동 컨트롤러(PAG1P) 및 단일 칩 2차 측 컨트롤러(PAG1S)가 있는 2-칩 솔루션으로 제공됩니다. 이 장치는 동기식 정류 드라이버, PD 컨트롤러, 30V 허용 레귤레이터, 고전압 NFET 게이트 드라이버, OVP, SCP 및 OCP 보호 기능을 통합하고 있습니다. Infineon PAG1은 동급 최고의 효율과 신뢰성을 위해 동적으로 가변적인 스위칭 주파수를 제공하는 2차 측 제어 플라이백 솔루션입니다.
특징
- PAG1S의 특징
- 1차 측및 2차 측 제어형 플라이백 설계 장치와 모두 작동
- 2차 측 레귤레이션, SR(동기식 정류기) 및 충전 포트 컨트롤러 통합
- 경부하 작동을 위해 QR(유사 공진) 또는 CrCM(임계 전도 모드), 밸리 스위칭, DCM(불연속 전도 모드) 및 버스트 모드 지원
- 20~150kHZ 스위칭 주파수 범위
- 독립적인 CC/CV 루프 제어로 라인 및 부하 레벨에서 더 높은 효율 달성
- PPS(USB-IF 인증, TID: 1475), QC4+가 있는 USB PD 3.0 지원
- 레거시 충전 프로토콜 지원: BC v1.2, AFC 및 Apple 충전
- 로우 측 전류 감지 증폭기 및 VBUS NFET 게이트 드라이버 통합
- 24 QFN(4x4) 패키지로 제공 가능
- PAG1P의 특징
- 범용 AC 메인 입력 85~265VAC에서 작동
- 펄스 에지 변압기를 사용하여 2차 측에서 PWM과 동기화
- 1차 측 FET를 구동하기 위한 통합 로우 측 게이트 드라이버
- 통합 고전압 스타트업 및 션트 조정기
- 향상된 효율을 위한 X-cap 방전 모드 지원
- 통합 라인 UV, OCP 및 보조 OVP
- 결함 복구를 위한 고정 자동 재시작 타이머
- 외부 커패시터로 프로그래밍 가능한 소프트 스타트

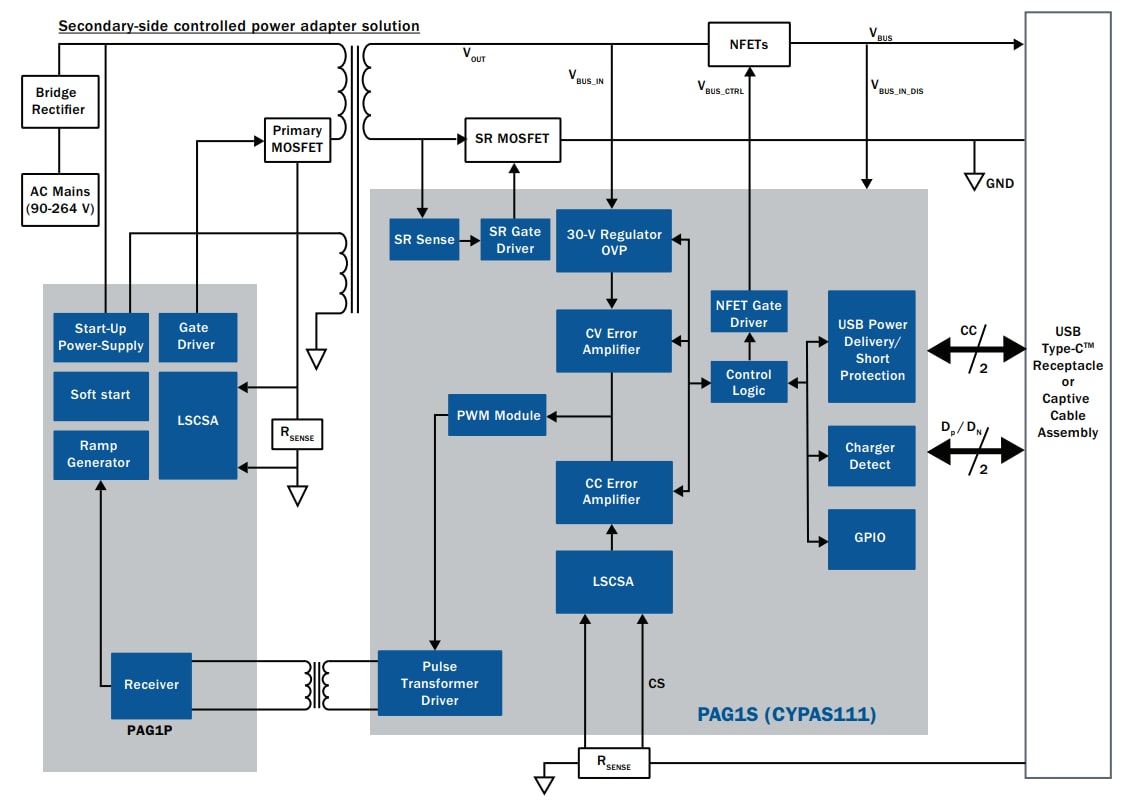

설계 예제
게시일: 2020-08-04
| 갱신일: 2024-11-08
