Infineon Technologies EZ-PD™ CCG6DF 및 CCG6SF USB Type-C 포트 컨트롤러
PCUR 2128231 EZ-PD™ CCG6DF에 따라 공급업체를 업데이트하며, CCG6SF USB Type-C™포트 컨트롤러는 이중 포트 및 단일 포트 USB Type-C™ 컨트롤러입니다. 이 컨트롤러는 USB Type-C™ 및 PD 사양을 준수합니다. 이 장치는 PC와 노트북을 위한 완전한 USB Type-C™ 및 USB-PD(전력 공급) 포트 제어 솔루션을 제공합니다. 이 두 장치 모두 VBUS 제공 장치 경로 로드 스위치를 포함합니다.
특징
- USB-PD
- USB PD 3.0 사양 지원
- FRS(빠른 역할 전환)
- 확장된 데이터 메시징
- Type-C
- DFP 역할을 위한 통합 전류 소스(Rp)
- 900mA에서 기본 전류
- 1.5 A
- 3 A
- DFP 역할을 위한 통합 전류 소스(Rp)
- UFP 역할을 위한 통합 Rd 레지스터
- EMCA 케이블에 전력을 공급하는 통합 VCONN FET
- 통합된 방전 배터리 종단
- Type-C 커넥터의 VBUS 핀에 대한 우발적인 단락으로부터 보호하기 위해 CC 및 SBU 핀에 통합된 고전압 보호
- 20V 보호를 위한 통합 통과 SBU 스위치
- Mux
- USB 2.0 HS 및 UART 데이터용 통합 USB 2.0 아날로그 Mux
- 통합 공급자 VBUS 부하 스위치
- VBUS 공급자 스위치(5V/3A)
- VBUS 공급자 경로에서 슬루율 제어 켜기, 24V 허용 오차
- 구성 가능한 하드웨어 제어 VBUS 과전압, 저전압, 과전류, 단락, 역전류 보호 및 열 차단
- 공급자 경로에서 5mΩ 직렬 저항에 걸친 전류를 측정할 수 있는 VBUS 하이 측 전류 감지 증폭기
- 빠른 역할 전환 요청에 대한 응답으로, 외부 소비자 NFET(N채널 필드 효과 트랜지스터)를 끄고 내부 제공자 부하 스위치를 켭니다.
- LDO
- 방전 배터리 모드 작동을 위해 최대 21.5V의 통합 고전압 LDO 작동
- 32비트 MCU 서브시스템
- 48MHz Arm Cortex-M0 CPU
- 64KB 플래시
- 96KB ROM
- 16KB SRAM
- 통합형 디지털 블록
- USB-PD 프로토콜에 요구되는 응답 시간을 충족하는 2개의 통합 타이머 및 카운터
- 재구성 가능한 I2C, SPI 또는 UART 기능이 있는 런타임 SCB(직렬 통신 블록) 4개
- 인증
- 순수 난수 생성기
- 클록 및 발진기
- 외부 클록이 필요 없는 통합 발진기
- 작동 범위
- VSYS(2.75~5.5V)
- VBUS(4~21.5V)
- 핫 스왑 가능 I/O
- SCB0에서 I2C 핀 핫 스왑 가능
- 패키지
- CCG6DF 6.0mm x 6.0mm x 1.0mm, 96볼 BGA(0.5mm 피치)
- CCG6SF 6.0mm x 6.0mm x 0.6mm, 48핀 QFN(0.4mm 피치)
애플리케이션
- 노트북 및 데스크톱
- Thunderbolt 호스트, 비 Thunderbolt 호스트

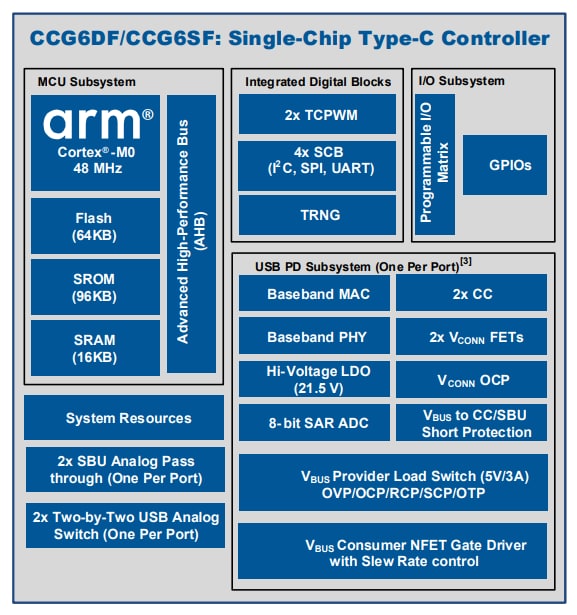

블록 선도
