Infineon Technologies IR38164M OptiMOS™ IPOL DC-DC 컨버터
Infineon Technologies IR38164M OptiMOS™ IPOL DC-DC 컨버터는 Intel® SVID 및 I2C/PMBus™ 인터페이스가 있는 사용하기 쉬운, 완전 통합형, 고효율 30A DC-DC 벅 레귤레이터입니다. 온칩 PWM 컨트롤러와 함께 패키지된 저 듀티 사이클 최적화 MOSFET는 IR38164M을 공간 효율적인 솔루션으로 만들어 Intel SVID 인터페이스가 필요한 저출력 전압 및 고전류 애플리케이션에 정확한 전력 공급을 제공합니다.
IR38164는 폭 넓은 입력 범위에서 작동하면서 스위칭 주파수, 출력 전압, 오류/경고 임계값 및 오류 반응을 프로그래밍할 수 있습니다. 장애 상황에서 시스템 수준의 보안은 물론 유연성을 제공합니다.
IR38164M의 스위칭 주파수는 최적의 솔루션을 위해 500kHz~1.5MHz 범위로 프로그래밍할 수 있습니다. SVID, I2C 및 PMBus와 함께 온칩 센서 및 ADC를 사용하면 입력 전압, 출력 전압, 출력 전류 및 온도를 쉽게 모니터링하고 보고할 수 있습니다.

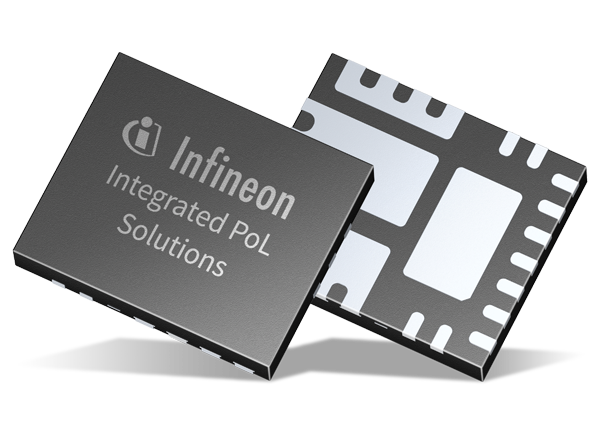

IR38164M OptiMOS IPOL DC-DC 컨버터는 콤팩트한 5mm x 7mm PQFN 패키지로 제공되고 무연이며 및 RoHS 규격을 준수합니다.
특징
- 내부 LDO로 단일 16V 동작 가능
- 출력 전압 범위: 0.5V~0.875*PVin
- 0.5%의 정확한 기준 전압
- Intel VR12.5(Rev 1.5), SVID(Rev 1.7) 및 VR13(Rev 1.1) 규격 준수
- 향상된 라인/부하 조정 기능(피드포워드 기능 포함)
- 최대 1.5MHz의 PMBus로 주파수 프로그래밍 가능
- 입력 가능(전압 모니터링 성능 포함)
- 원격 감지 증폭기(실제 차동 전압 감지 기능 포함)
- 출력 전압 프로그래밍, 시퀀싱 및 마지닝 및 입력 전압, 출력 전압, 출력 전류 및 온도 모니터링을 위한 고속 모드 I2C 및 400kHz PMBus 인터페이스
- 입력 UVLO, 출력 OVP, OCP 및 열 셧다운을 위한 PMBus 구성 가능 오류 임계값
- 열 보상 펄스-바이-펄스 전류 제한 및 일시 정지 모드 과전류 보호
- 인에이블이 낮을 때에도 활성 상태를 유지하는 전력 양호 표시 및 과전압 보호를 위한 전용 출력 전압 감지
- 향상된 사전 바이어스 시동
- 통합 MOSFET 드라이버 및 부트스트랩 다이오드
- 작동 접합 온도 범위: -40~+125°C
- 열 셧다운
- PMBus 프로그래밍 기능 전력 양호 출력
- 최대 16개의 PMBus 주소를 설정 가능한 외부 레지스터
- 5mm x 7mm PQFN 패키지
- 무연 및 RoHS 규격 준수
애플리케이션
- VR13HC, VR13 및 VR12.5와 같은 플랫폼에서 VCCIO 및 VCMP와 같은 SVID 통신이 필요한 Intel 단상 전원 레일용으로 설계되었습니다.
- 전기 통신 및 데이터 통신 애플리케이션
- 비 코어 애플리케이션용 서버 및 하이 엔드 데스크톱 CPU VR
- 분산 POL(Point of Load) 전력 아키텍처
개발 도구
Infineon Technologies IR38164 평가 보드(EVAL-38164-SVIDTOBO1)
IR38164M OptiMOS IPOL DC-DC 컨버터용 데모 및 개발 플랫폼입니다.
게시일: 2018-08-02
| 갱신일: 2022-08-17
