Hirose Electric EF2 ZERO SCREW™ 단자 블록
Hirose Electric EF2 ZERO SCREW™ 단자 블록은 나사를 사용하지 않고 케이블을 건물의 배전과 같은 전기 장비에 연결하도록 설계된 스프링 단자 블록입니다. Hirose EF2는 나사를 사용할 필요성을 제거하므로 설치 및 유지 관리 작업을 줄이고 전력 애플리케이션에서 나사의 느슨함으로 인해 촉발되는 우발적 화재를 방지합니다. 이 ZERO SCREW 단자 블록은 표준 링 단자를 삽입하기 위한 단일 동작 포지티브 잠금 연결 방법을 사용하며 작업자와 상관없이 안정적인 연결을 유지합니다. Hirose EF2 단자 블록은 좁고 어두침침한 장소에서 사용하기 쉽습니다. 이 시리즈는 넓은 케이블 크기(1.25mm2~200mm2) 및 폭넓은 전류 범위(16A~400A)를 지원합니다.
특징
- 포지티브 잠금 구조로 빠르고 안전한 단일 조치
- 작동이 간편해 특히 좁은 및 어두침침한 장소에서 유지 보수 간소화
- 표준 링 단자와 쉽게 연결
- 고 신뢰성 연결(독자적인 접점 스프링 구조)
- 다양한 케이블 크기 및 전류 지원
- 적용 가능: 1.25mm2~200mm2
- 정격 전류: 16A~400A
- 간편한 크림핑 종단 처리(JIS 크림프 공구 사용)
- UL 및 TÜV 인증 계류 중
사양
- 600 또는 1,000VAC/600 또는 1,500VDC 정격 전압
- 작동 온도 범위: -25°C~＋105°C(전류 흐름으로 인한 온도 상승 포함)
- 접촉 저항(DC 1A)
- 1mΩ 이하(DC30, D60)
- 0.1mΩ 이하(D150, D250, D400)
- 1,000MΩ 이상의 절연 저항
애플리케이션
- 배전
- 반도체 제조 장비
- 공작기계
- 에너지 저장 시스템

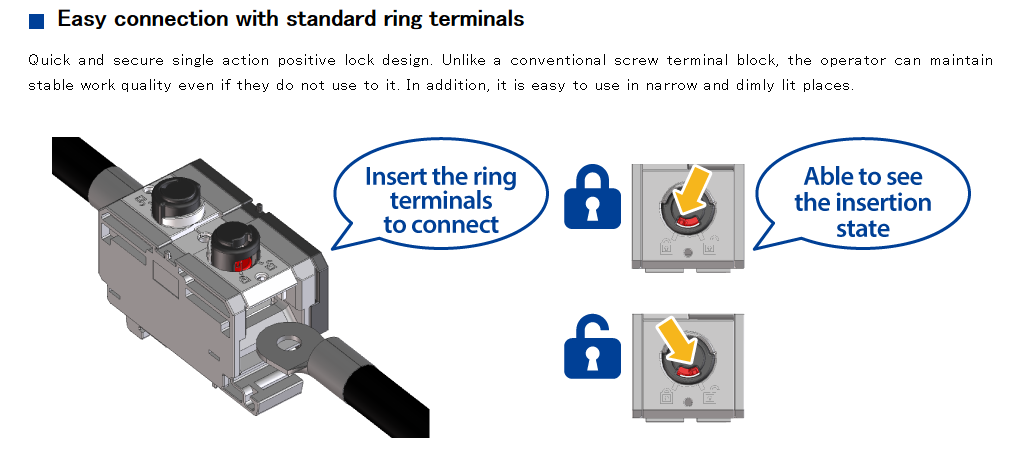

표준 링 단자와 쉽게 연결
접점 신뢰도
