Hirose Electric DF63 시리즈 3.96mm 피치 보드-와이어 커넥터

Hirose Electric DF63 시리즈
3.96mm 피치 보드-와이어 커넥터

Hirose Electric DF63 시리즈 3.96mm 피치 보드-와이어 커넥터는 16 AWG 와이어 사용 시 정격 전류가 최대 10A입니다. DF63 잠금 메커니즘이 불완전한 결합 및 부정확한 삽입을 방지하는 명확하고 촉각적인 클릭 기능을 제공합니다. 핀 헤더는 PCB에서의 거꾸로 삽입하지 못하게 방지하는 가이드 포스트와 함께 제공됩니다. 랜스는 단자의 일부가 되는 대신 하우징의 일부가 되며 조립하는 동안 배선이 엉키지 않게 해줍니다. 접점 사이에 있는 벽 구조물은 접점 격리에 도움이 되고 접점 간의 단락을 예방합니다. DF63 시리즈는 최대 5mm까지 포팅이 가능합니다. 핀 헤더에 유리 강화 수지가 사용되어 열 수축으로 인한 땜납 균열을 방지합니다. 키 입력 옵션은 동일한 보드에서 여러 개의 커넥터를 사용하므로 잘못 연결되지 않게 해줍니다. 동일한 핀 수를 사용할 때, 다른 키 입력 옵션이 있는 2가지 버전이 있습니다.

특징
  • 16 AWG 와이어 MAX 10A/핀 AWG #16 7A AWG #18 사용 시 최대 10A의 용량을 처리할 수 있음
  • 안전하고 완벽한 연결을 보장하는 잠금 메커니즘: 잠금 메커니즘이 명확하고 촉각적인 클릭을 제공하여 불완전한 결합을 방지함
  • 불완전한 크림프 접점 삽입 방지
  • 서로 다른 극 사이의 부정확한 삽입 방지
  • PCB에 반대 방향 장착 방지: 핀 헤더에는 가이드 포스트가 장착되어 있어 PCB에서의 반대로 삽입하지 못하게 방지함
  • 성형 랜스 설계: 랜스가 실제로 단자의 일부가 되는 대신 하우징의 일부가 됩니다. 이를 통해 조립하는 동안 배선이 엉키지 않게 함
  • 단락 방지: 접점 사이에 있는 벽 구조물은 접점 격리에 도움이 되고 접점 간의 단락을 예방합니다.
  • 최대 5mm까지 포팅 가능
  • 땜납 균열 방지: 핀 헤더에 유리 강화 수지가 사용되어 열 수축으로 인한 땜납 균열을 방지함
  • 키 입력 옵션은 동일한 보드에서 여러 개의 커넥터를 사용하므로 잘못 연결되지 않게 해줍니다. 동일한 핀 수를 사용할 때, 다른 키 입력 옵션이 있는 2가지 버전이 있음
  • 7.92mm 피치와 동일: 핀 없이 2 또는 3개 위치를 갖는 상태에서 7.92mm 피치와 동일

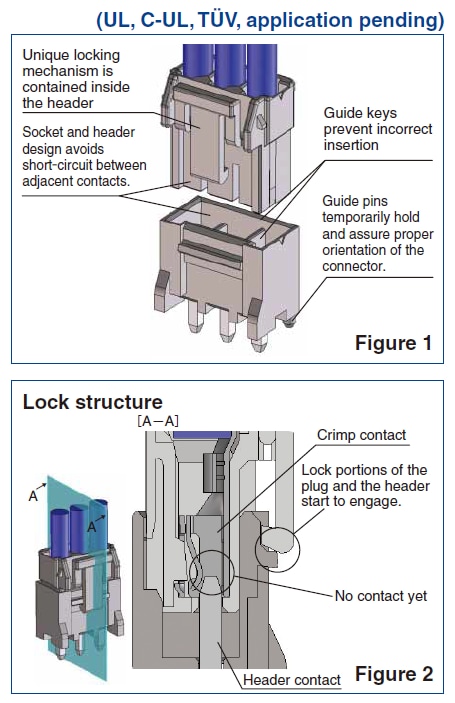

잠금 구조
잠금 구조

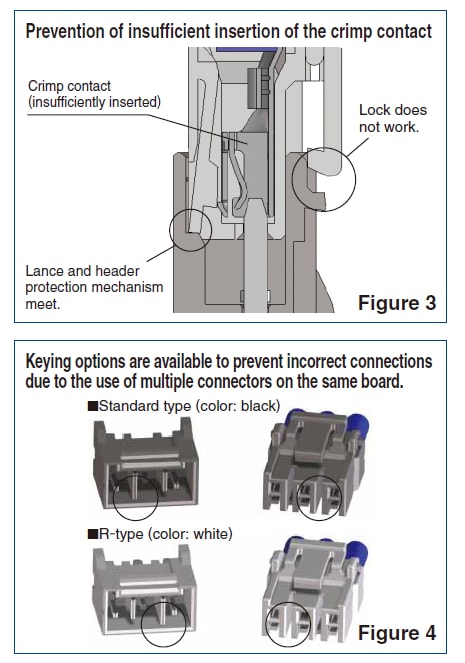

키 입력 옵션
키 입력 옵션
