Harwin의 고신뢰성 2mm 피치 Datamate L‐Tek 커넥터는 최고의 설계 유연성을 제공하고 극한의 온도와 진동 및 충격이 심한 환경에서 사용하기에 적합합니다. Datamate 커넥터는 하이엔드 산업용 및 군사/항공 우주용 애플리케이션에서 성능이 검증된 4 핑거 베릴륨 구리 접점을 제공합니다. 이 접점들은 점접당 정격 3 amps를 지원합니다. Datamate 접점의 하우징에는 베릴륨 구리 래칭 기술이 사용되었습니다. 래칭 옵션으로는 잠금 래치, 마찰 래치 또는 래치 비사용을 포함합니다.
특징
극한의 온도에 대한 내성
높은 진동 및 충격에 대한 내성
극한의 G‐force 조건에서 성능 무결성 유지
업계가 인정한 COTS 고신뢰성
승인: BS9525‐F0033(1열 & 2열)
베릴늄 구리 4 핑거 접점
극성 몰딩
SMT 및 스루홀 옵션의 1열/2열 케이블 투 보드, 케이블 투 케이블 및 보드 투 보드 구성 제공
애플리케이션
항공 우주
군사
데이터 & 통신
의료
휴대용 & 산업용 장비
로봇 공학
석유 & 가스
전기적 사양
정격 전류: 3.3A(개별), 3.0A(모든 접점) 작은 공간에 고전류 지원
작동 전압: 800V DC 또는 ACrms
기계적 사양
내구성: 500회 작동
몰딩내 접점 유지력: 최소 10N
접점 유지력: 최소 0.2N
크림프 배럴 사용:
신호: 22AWG ~ 32AWG(BS 3G 210 Type A 또는 MIL-W-16878 Type ET)
Harwin L-Tek 수직 PC 테일 커넥터는 광범위한 설계 요구 사항을 충족시키기 위해 다양한 테일 길이 옵션을 지원하는 암/수 SIL 및 DIL 버전을 제공합니다. L-Tek 수직형 PC 테일 커넥터는 Datamate 커넥터와 체결을 위해 설계되었습니다. 다음 표는 L-Tek 수직형 PC 테일 체결 단면을 보여줍니다.
Harwin L-Tek 수평형 PC 테일 커넥터는 광범위한 설계 요구 사항을 충족시키기 위해 다양한 테일 길이 옵션을 지원하는 수 SIL 및 DIL 버전을 제공합니다. L-Tek 수평형 PC 테일 커넥터는 Datamate 커넥터와 체결을 위해 설계되었습니다. 다음 그래픽은 L-Tek 수평형 PC 테일 체결 단면을 보여줍니다.
Harwin L-Tek 수직형 SMT 커넥터는 광범위한 설계 요구 사항을 충족시키기 위해 다양한 테일 길이 옵션을 지원하는 수 SIL 및 암/수 DIL 버전을 제공합니다. Harwin L-Tek 수직형 SMT 테일 커넥터는 Datamate 커넥터와 체결을 위해 설계되었습니다. 다음 표는 L-Tek 수직형 SMT 체결 단면을 보여줍니다.

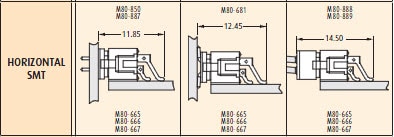

Harwin L-Tek 수평형 SMT 커넥터는 광범위한 설계 요구 사항을 충족시키기 위해 다양한 테일 길이 옵션을 지원하는 수 SIL 및 DIL 버전을 제공합니다. Harwin L-Tek 수평형 SMT 테일 커넥터는 Datamate 커넥터와 체결을 위해 설계되었습니다. 다음 표는 L-Tek 수평형 SMT 체결 단면을 보여줍니다.
Harwin L-Tek 수평형 크림프 커넥터는 광범위한 설계 요구 사항을 충족시키기 위해 다양한 테일 길이 옵션과 암/수 단일 접점 버전을 지원하는 암/수 SIL 및 DIL 버전을 제공합니다. L-Tek 크림프 커넥터는 Datamate 커넥터와 체결을 위해 설계되었습니다.
