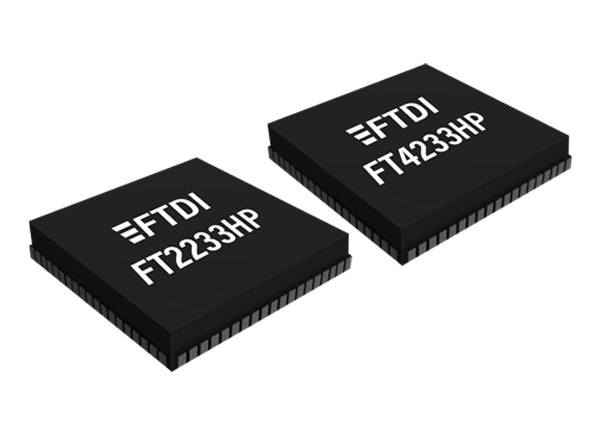

FTDI Chip 고속 USB 브리지 IC (Type-C 컨트롤러 포함)

Type-C/PD 3.0 컨트롤러가 있는 FTDI Chip 고속 USB 브리지 IC는 최신 USB Type-C 및 PD (전원 공급) 표준을 완벽하게 지원합니다. 이를 통해 USB 호스트 장치에 대한 전류 싱크 또는 소스를 할 수 있는 기능을 사용하여 전원 협상을 지원할 수 있습니다. 이 고속 USB 브리지 장치는 최대 2개의 PD 포트 viz, PD1 포트 및 PD2 포트를 갖추고 있습니다. PD1 포트는 USB 데이터와 동일한 C형 커넥터를 공유하고 PD2 포트는 USB 데이터가 없는 전원 포트입니다. 고속 USB 브리지 IC는 5V, 9V, 12V, 15V 및 20V PDO 프로파일을 지원하고 이러한 프로파일은 전원 켜기/리셋에서 외부 EEPROM을 통해 구성할 수 있습니다.

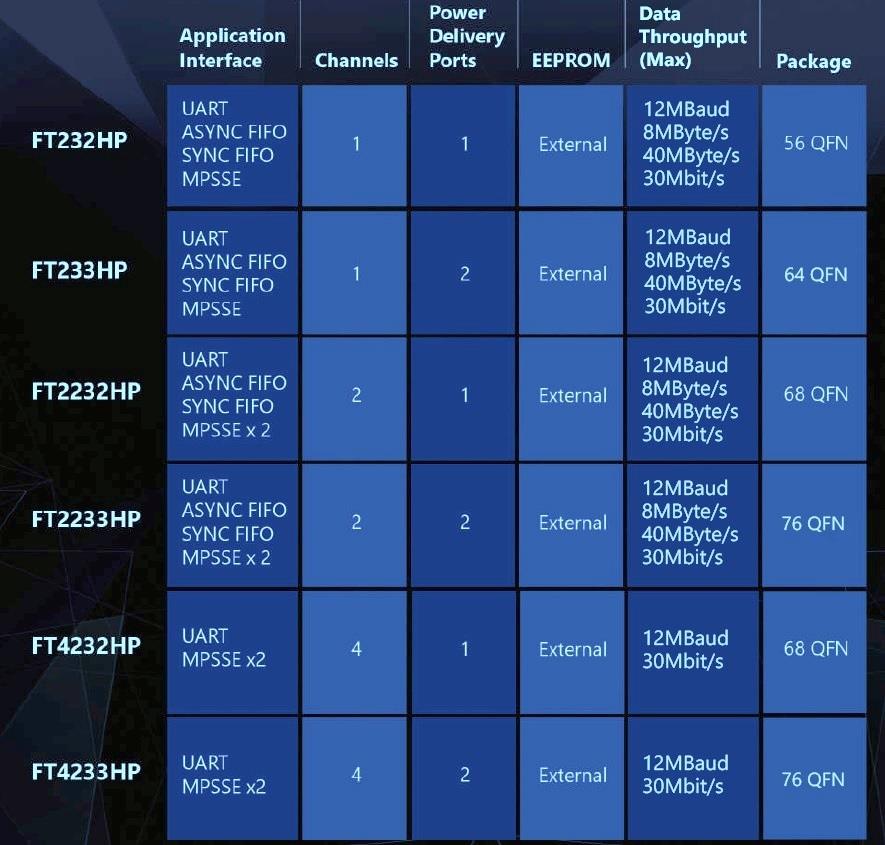

고속 USB 브리지는 최대 40MB/s의 데이터 전송 속도와 다중 채널 인터페이스를 제공합니다. 다중 채널 브리지의 이점은 USB 허브 칩이 필요없게 되어 시스템 BOM이 감소한다는 것입니다. 또한 장치의 각 채널은 호스트 PC에 별도의 장치로 나타납니다. 따라서 UART, MPSSE 또는 FIFO와 같은 다양한 모드에 대해 각 채널을 독립적으로 구성할 수 있습니다. 또한 4개의 UARTS와 같은 다양한 매개변수가 서로 다른 보드 속도로 작동합니다.

특징

PD 사양 Rev 3.0 지원
USB PD 포트 3.0 2개 지원:
- 싱크 또는 이중 역할을 위한 포트 1 모드 구성
- 포트 2는 싱크로 작동하여 포트 1을 통한 충전을 지원
싱크 또는 소스로 5V 3A, 9V 3A, 12V 3A, 15V 3A, 및 20V 3A PDO 지원
C형/PD 물리적 계층 프로토콜
8kB 데이터 RAM 및 48kB 코드 ROM이 있는 32비트 RISC 컨트롤러를 사용하는 PD 정책 엔진
외부 EEPROM을 통한 PD 모드 구성
I²C 인터페이스를 통해 PD 정책을 제어하는 외부 MCU 사용 옵션
USB 2.0 고속 (480Mbits/second) 및 전속 (12Mbits/second) 호환
조절식 수신 버퍼 타임아웃

동기식 직렬 프로토콜 (USB에서 jtag로, I²C (MASTER), SPI (MASTER) 또는 비트뱅) 설계를 단순화하는 MPSSE (다중 프로토콜 동기 직렬 엔진)
로열티가 없는 FTDI VCP (Virtual Com 포트) 및 D2XX (Direct) 드라이버는 대부분의 경우 USB 드라이버 개발에 대한 요구 사항을 제거합니다.
고도로 통합된 설계 장치에 VCORE 및 통합 POR 기능을 위한 1.2V LDO 레귤레이터 포함
낮은 작동 및 USB 일시 중단 전류
USB 대량 데이터 전송 모드 (고속 모드에서 512 바이트 패킷)
완전 지원 하드웨어 또는 X-On/X-Off 소프트웨어 핸드셰이크
확장된 -40°C ~ 85°C 산업용 작동 온도 범위
무연 QFN-56/QFN-46/QFN-76/QFN-68/LQDP-80 패키지로 제공 (RoHS 준수)
