FTDI Chip USB 고속 FT233HP 및 FT4233HP 평가 모듈
FTDI Chip USB 고속 FT233HP 및 FT4233HP 평가 모듈은 고속 USB Type-C™-다목적 UART/JTAG/SPI/I2C 직렬 인터페이스 평가 모듈(Type-C USB PD 포트 2개 포함)입니다.
FTDI Chip FT233HP 및 FT4233HP 평가 모듈은 크기가 138.5mm x 77mm이며 한 쌍의 Type-C 전력 공급 포트를 통합하고 있습니다. 첫 번째 포트는 싱크(전력 수신) 및 소스(전력 제공) 역할을 수행할 수 있으며 두 번째 포트는 싱크 장치의 역할만 수행합니다. 포트는 USB 전력 공급 사양의 revision 3.0에 정의된 5V, 9V, 12V, 15V 및 20V PDO(power delivery object) 프로파일을 지원합니다. 프로파일은 PDO 프로파일이 사용되는 LED 표시등이 있는 외부 EEPROM 메모리를 통해 구성됩니다.
특징
- Type-C USB PD 포트 2개
- 전원 역할 스왑 및 USB 2.0 호환 USB 데이터를 지원하는 초기 싱크 포트인 PD1
- 싱크 전용 포트인 PD2
- 자체 전원 공급 및 버스 전원 작동 지원
- 패스스루 회로 또는 전압 DC 조정기를 활성화/비활성화하도록 구성 가능한 점퍼 옵션
- 구성 가능한 옵션을 위한 외부 EEPROM
- 보드 내장형 I2C 및 GPIO 핀을 사용하여 PD 정책에 대한 외부 제어 지원
- I2C를 연결하기 위해 구성 가능한 점퍼 옵션
- 모든 GPIO 핀과 PWLENN#, SUSPEND# 신호 및 시스템 전원에 대한 LED 표시등
- 모든 전원 공급 전압, 코어 전압, PD VBUS 전압 및 CC 전압을 위한 테스트 포인트
애플리케이션
- 기존 전자 시스템으로 빠르게 USB 통합
- 신규 시스템의 USB 인터페이스용 프로토타이핑 플랫폼
- Type-C/PD3.0(충전기 및 장치)를 포함하는 USB 브리지
- USB PD 및/또는 Type-C 포트를 통해 최대 60W 전력 애플리케이션 제공
- USB-다중 포트 JTAG, SPI 및 I2C 인터페이스
- USB-다중 포트 비동기 직렬 인터페이스
관련 제품
FTDI Chip FT2232H-56Q & FT4232H-56Q Mini Modules
Evaluation and prototyping modules based on the FT2232H-56Q and FT4232H-56Q Hi-Speed USB ICs.

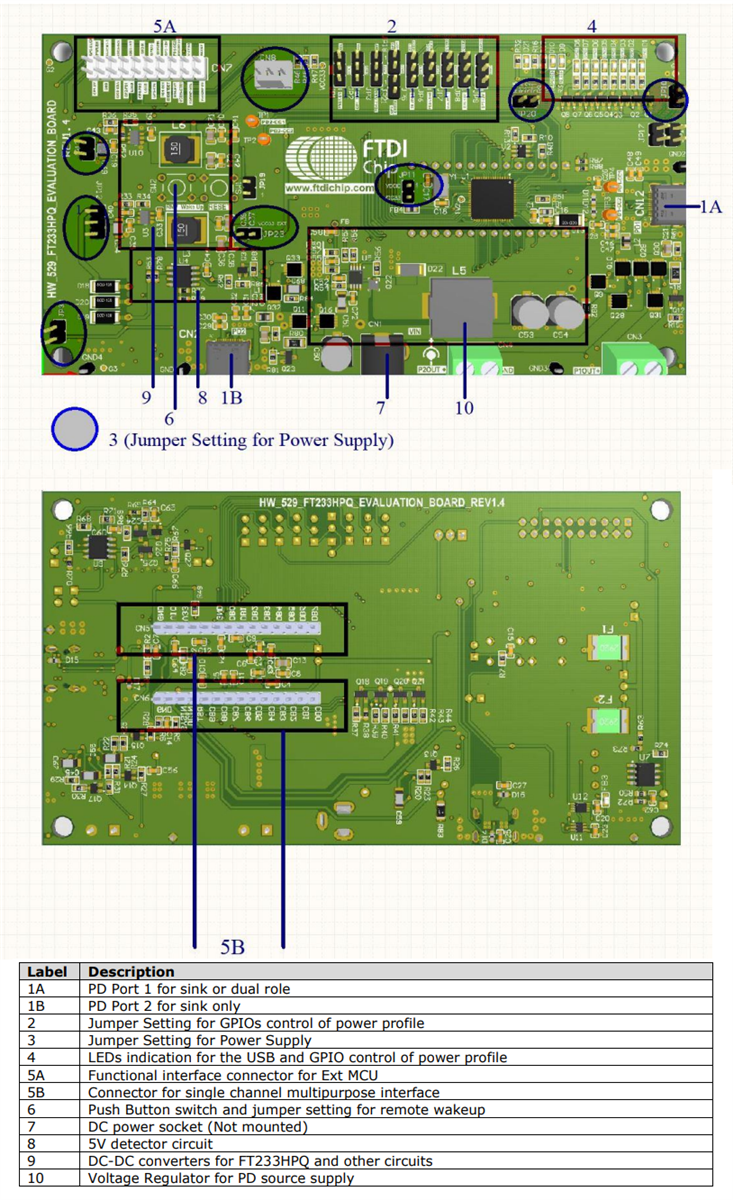

UMFT233HPEV 전기 세부 정보
UMFT4233HPEV 전기 세부 정보
게시일: 2021-12-27
| 갱신일: 2022-03-11
