Qorvo QPC7331PCBA-410 RF 개발 보드

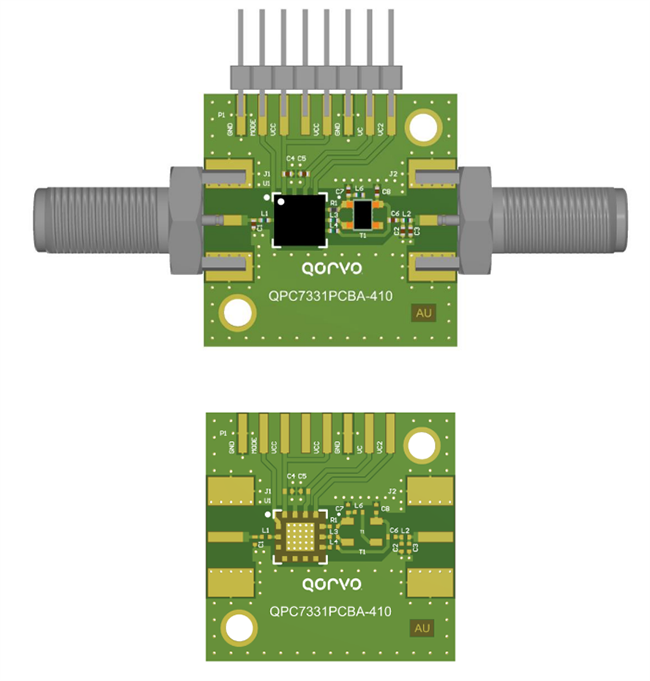

Qorvo QPC7331PCBA-410 RF 개발 보드는 QPC7331 가변 케이블 슬로프 등화기 테스트와 통합을 간소화하도록 설계된 완전히 조립된 평가 보드입니다. 이 보드는 엔지니어가 광대역 RF 시스템에서 성능을 특성화하고 슬로프 균등화를 최적화할 수 있는 편리한 플랫폼을 제공합니다. 5MHz~834MHz 주파수 범위를 지원하는 Qorvo QPC7331PCBA-410 보드를 사용하면 QPC7331의 조절 가능한 1.3dB~18dB 슬로프 제어, 저삽입 손실, 고선형성 기능에 빠르게 액세스할 수 있습니다. 이 보드에는 75Ω 임피던스 정합, 손쉬운 RF 인터페이스를 위한 SMA 커넥터 및 전압 제어를 위한 사용자 친화적 레이아웃이 포함되어 있어 DOCSIS 3.1/4.0, CATV 증폭기/전송 시스템, 헤드엔드 장비 개발에 이상적입니다.
특징
- QPC7331 가변 케이블 슬로프 등화기용 전압 제어 틸트 보드
- FR4, 양면 PCB, 1.5mm 두께, 35μM 구리
- 간편한 RF 인터페이스용 SMA 커넥터
- QPC7331 모듈의 접지면은 열 바이어스가 장착된 보드에 납땜이 되어야 함
- 구멍 시추용 0.35mm(# 80/0.0135인치) 직경 비트 권장
- 0.25mm(0.010인치) 최종 도금 스루 직경
- 5MHz~834MHz 주파수 범위 지원
애플리케이션
- CATV 증폭기 및 전송 시스템
- DOCSIS 3.1 및 DOCSIS 4.0 네트워크
- 헤드엔드 및 분배 장비
- 광섬유 딥 및 노드+0 아키텍처
- 상업용 RF 시스템
개요
관련 이퀄라이저
Qorvo QPC7331 가변 케이블 기울기 등화기
광대역 네트워크에서 주파수에 의존하는 케이블 손실을 보상하도록 설계되었습니다.
